Крышка (1) — HITACHI VR512-2

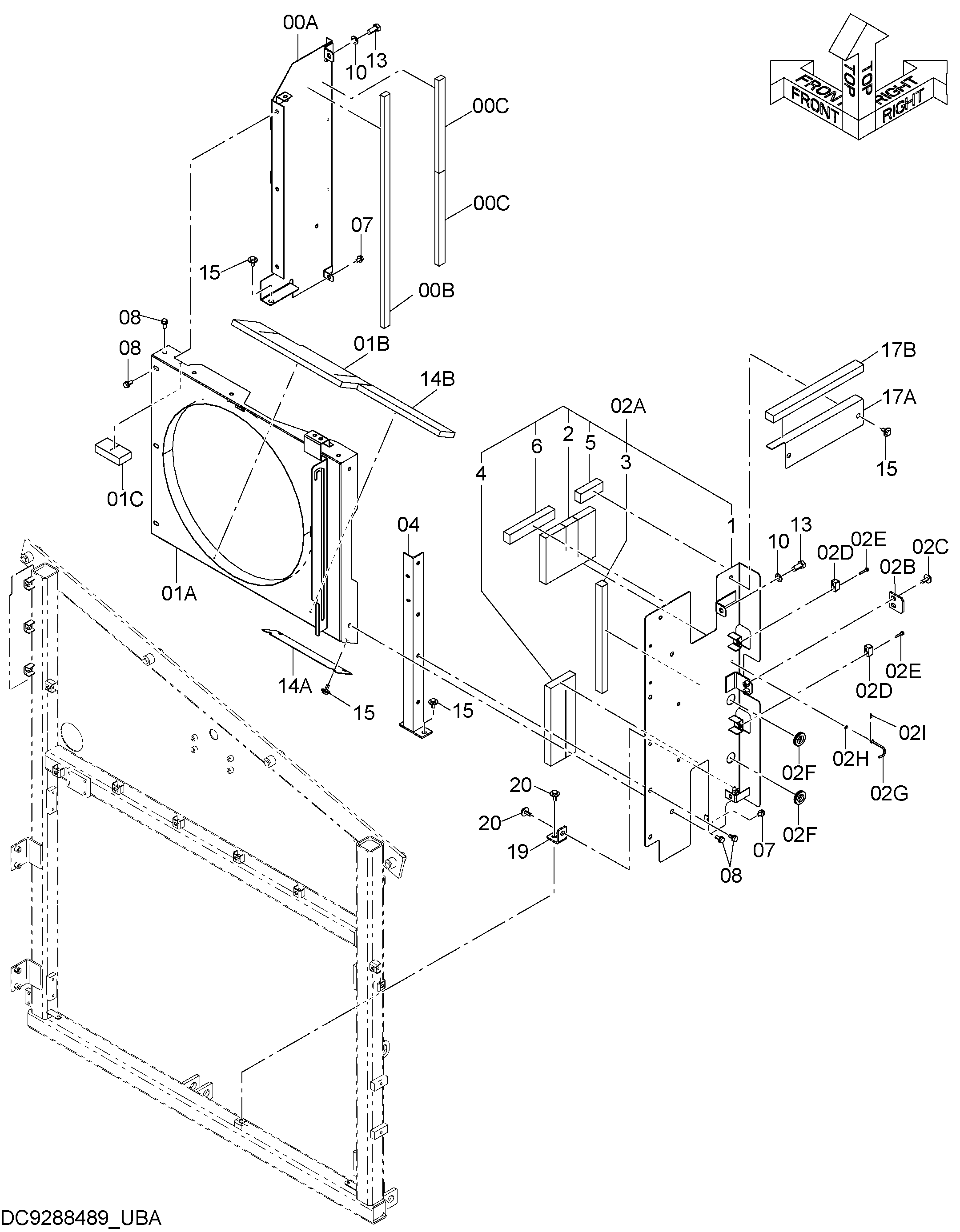

Заводская схема «Крышка (1)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112911 | Крышка | 1 |
| 00A | 6026163 | Коквер | 1 |
| 00B | 4639287 | Резиновая прокладка | 1 |
| 00C | 4426241 | Резиновая прокладка | 2 |
| 01 | 9766220 | Крышка | 1 |
| 01A | 6024697 | Крышка | 1 |
| 01B | 4655671 | Резиновая прокладка | 1 |
| 01C | 4655672 | Резиновая прокладка | 1 |
| 02 | 9288875 | Крышка | 1 |
| 02A | 8112910 | Крышка | 1 |
| 02A1 | 6026162 | Крышка | 1 |
| 02A2 | 4655780 | Резиновая прокладка | 1 |
| 02A3 | 4655781 | Резиновая прокладка | 1 |
| 02A4 | 4655779 | Резиновая прокладка | 1 |
| 02A5 | 4427371 | Резиновая прокладка | 1 |
| 02A6 | 4459871 | Резиновая прокладка | 1 |
| 02B | 4638905 | Ограничитель | 1 |
| 02C | J281030 | Болт с шайбой | 2 |
| 02C1 | J901030 | Болт | 1 |
| 02C2 | 4486055 | Шайба | 1 |
| 02D | 4652573 | Ограничитель | 2 |
| 02E | J260635 | Болт с шайбой | 4 |
| 02E1 | J900635 | Болт | 1 |
| 02E2 | A590106 | Плоская шайба | 1 |
| 02F | 4652143 | Резиновая втулка | 2 |
| 02G | 9751797 | Стойка | 1 |
| 02H | A590106 | Плоская шайба | 1 |
| 02I | 4022696 | Стопорный палец | 1 |
| 04 | 8103394 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A590116 | Плоская шайба | 2 |
| 13 | J921635 | Болт | 2 |
| 14 | 9768299 | Крышка | 1 |
| 14A | 4673572 | Крышка | 1 |
| 14B | 4673573 | Резиновая прокладка | 1 |
| 15 | J281025 | Болт с шайбой | 7 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 8115710 | Крышка | 1 |
| 17A | 4691904 | Крышка | 1 |
| 17B | 4691905 | Резиновая прокладка | 1 |
| 19 | 4721588 | Кронштейн | 1 |
| 20 | J281030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
