Гидроцилиндр трубопроводы (силовой блок) — HITACHI VR512-2

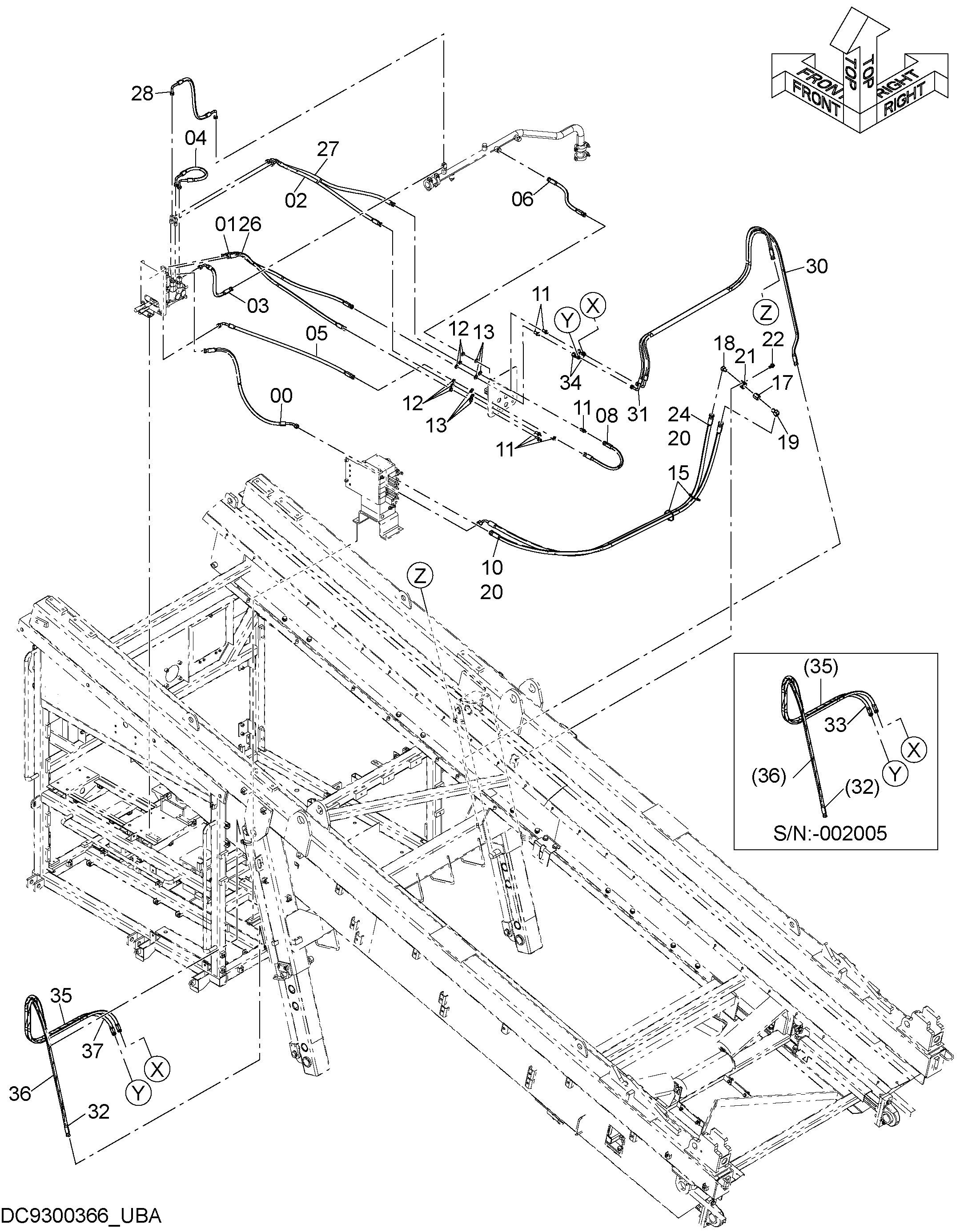

Заводская схема «Гидроцилиндр трубопроводы (силовой блок)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614047 | Шланг | 1 |
| 01 | 4305231 | Шланг | 1 |
| 02 | 4425507 | Шланг | 1 |
| 03 | 4671705 | Шланг | 1 |
| 04 | 4639212 | Шланг | 1 |
| 05 | 4425507 | Шланг | 1 |
| 06 | 4305225 | Шланг | 1 |
| 08 | 4657598 | Шланг | 1 |
| 10 | 4305279 | Шланг | 1 |
| 11 | 4202532 | Адаптер | 6 |
| 12 | 4202531 | Гайка | 6 |
| 13 | A590114 | Плоская шайба | 6 |
| 15 | 4055312 | Ленточный зажим | 10 |
| 17 | 94-0686 | Переходник S | 1 |
| 18 | 4200315 | Угловой штуцер | 1 |
| 19 | 4154658 | Угловой штуцер | 1 |
| 20 | 4327293 | Защитный кожух | 8 |
| 21 | 4190264 | Зажим | 1 |
| 22 | J271230 | Болт с шайбой | 1 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4289668 | Шланг | 1 |
| 26 | 4305232 | Шланг | 1 |
| 27 | 4425507 | Шланг | 1 |
| 28 | 4631232 | Шланг | 1 |
| 30 | 4315358 | Шланг | 1 |
| 31 | 4315352 | Шланг | 1 |
| 32 | 4305241 | Шланг | 1 |
| 33 | 4305236 замена: 4305237 | Шланг | 1 |
| 34 | 4246672 | Соединительный штуцер | 2 |
| 35 | 4603848 | Защита шланга | 1 |
| 36 | 4711301 | Защита шланга | 1 |
| 37 | 4305237 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
