Электрооборудование (1-3) — HITACHI VR512-2

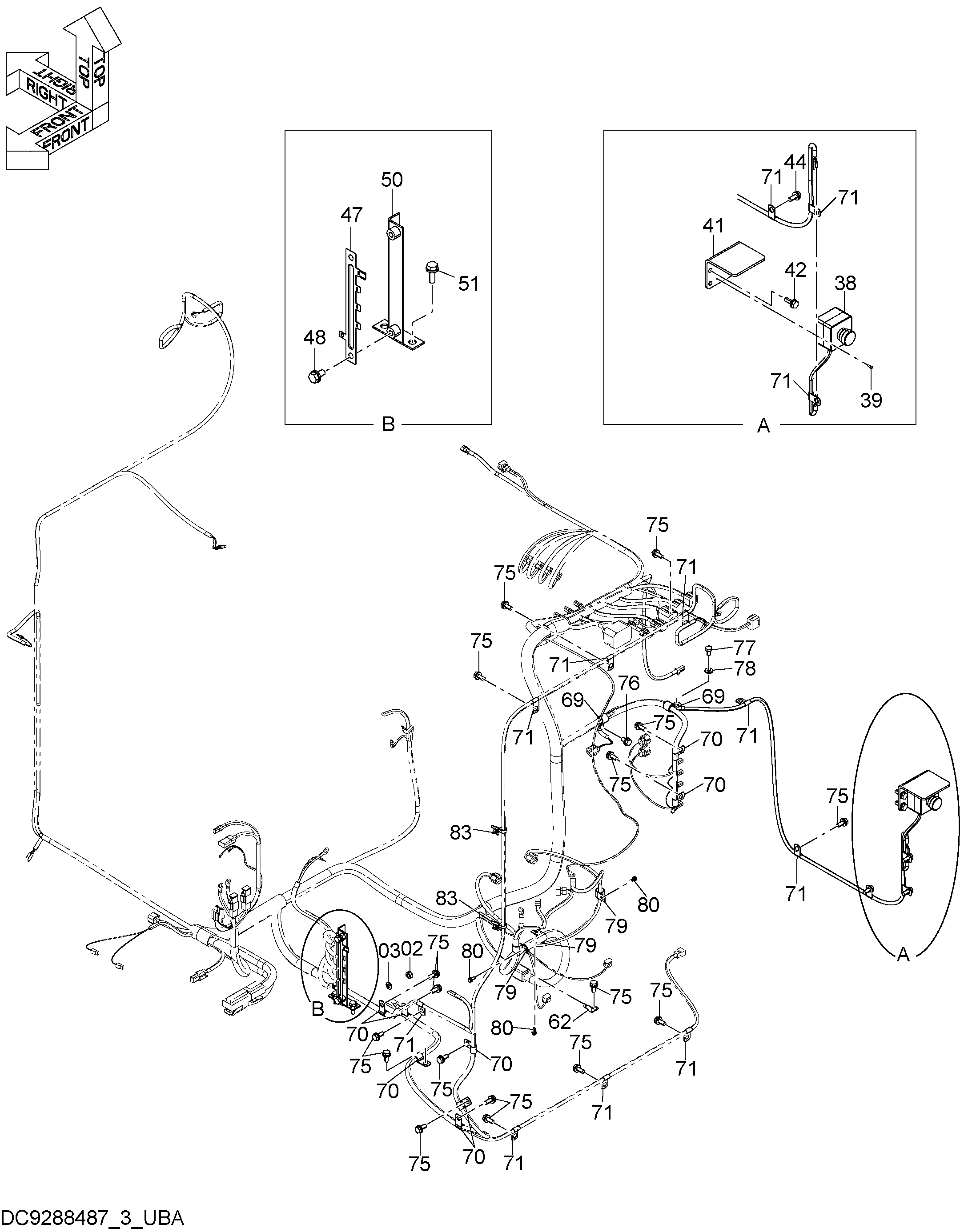

Заводская схема «Электрооборудование (1-3)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J950010 | Гайка | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 38 | 4660165 | Выключатель пусхбут. | 1 |
| 38 | YJ00000895 | Выключатель пусхбут. | 1 |
| 39 | J450412 | Винт с шайбой | 2 |
| 41 | 4613170 | Кронштейн | 1 |
| 41 | YJ00000944 | Кронштейн | 1 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | J271025 | Болт с шайбой | 1 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 3106886 | Кронштейн | 1 |
| 48 | J271020 | Болт с шайбой | 2 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 8113826 | Кронштейн | 1 |
| 51 | J271030 | Болт с шайбой | 2 |
| 51A | J901030 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 62 | 4418301 | Кронштейн | 1 |
| 69 | 4190273 | Зажим | 2 |
| 70 | 4190275 | Зажим | 8 |
| 71 | 4190261 | Зажим | 12 |
| 75 | J271025 | Болт с шайбой | 19 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J271020 | Болт с шайбой | 1 |
| 76A | J901020 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | J241016 | Болт | 1 |
| 78 | J222010 | Шайба | 1 |
| 79 | 4450494 | Зажим | 3 |
| 80 | J260616 | Болт с шайбой | 3 |
| 80A | J900616 | Болт | 1 |
| 80B | A590106 | Плоская шайба | 1 |
| 83 | 4254600 | Зажим | 2 |
| 85 | 4055312 | Ленточный зажим | 10 |
| 86 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
