Каталог запчастей HITACHI
Бункер — HITACHI VR512-2

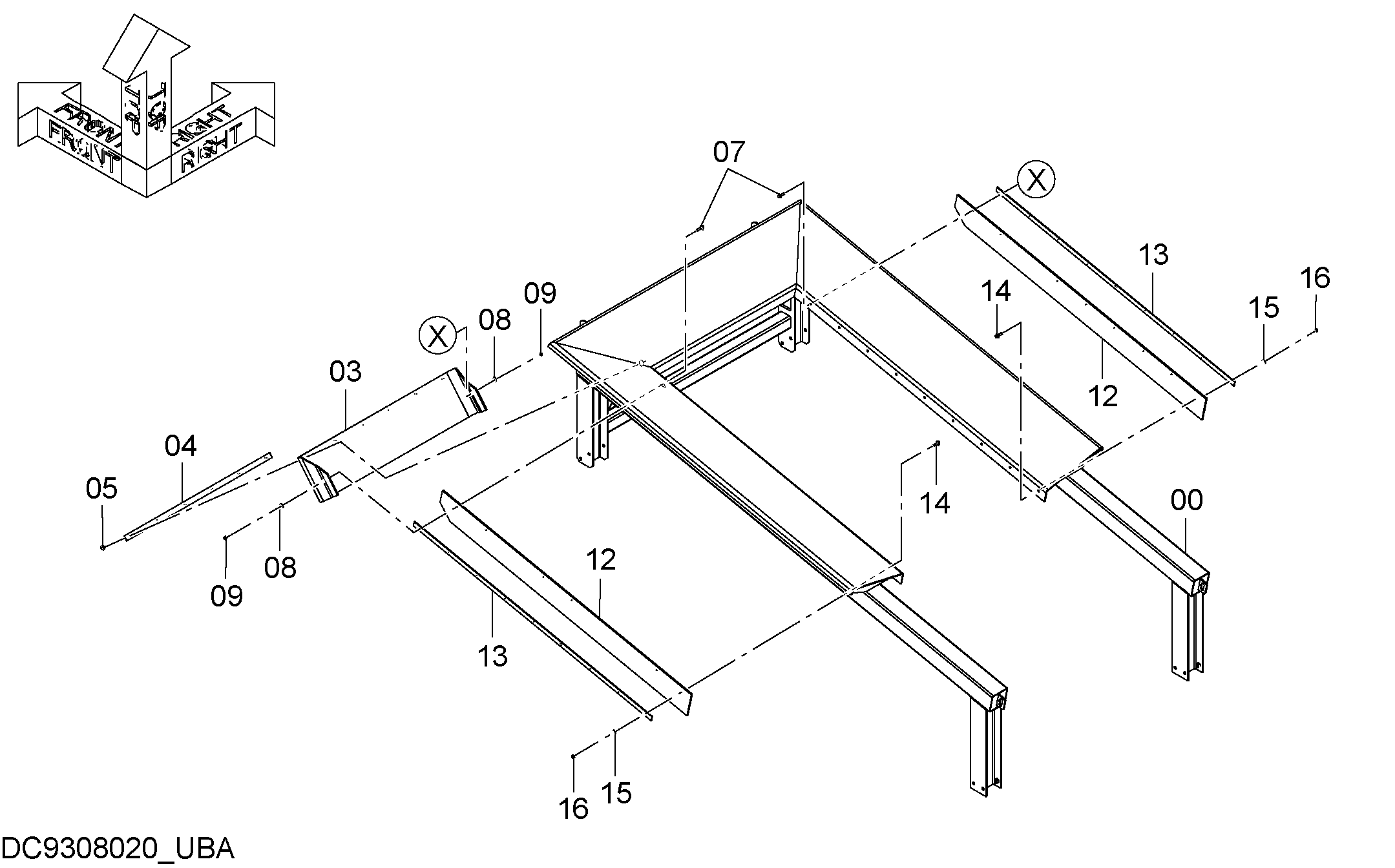

Заводская схема «Бункер» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010433 | Рама | 1 |
| 03 | 3118175 | Резиновая прокладка | 1 |
| 04 | 3115406 | Пластина | 1 |
| 05 | J281245 | Болт с шайбой | 6 |
| 05A | J901245 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | J281255 | Болт с шайбой | 2 |
| 07A | J901255 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 08 | 449490 | Плоская шайба | 2 |
| 09 | J950012 | Гайка | 2 |
| 12 | 3118176 | Резиновая прокладка | 2 |
| 13 | 3118177 | Пластина | 2 |
| 14 | J281245 | Болт с шайбой | 16 |
| 14A | J901245 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | 449490 | Плоская шайба | 16 |
| 16 | J950012 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
