Экран короб (2) — HITACHI VR512-2

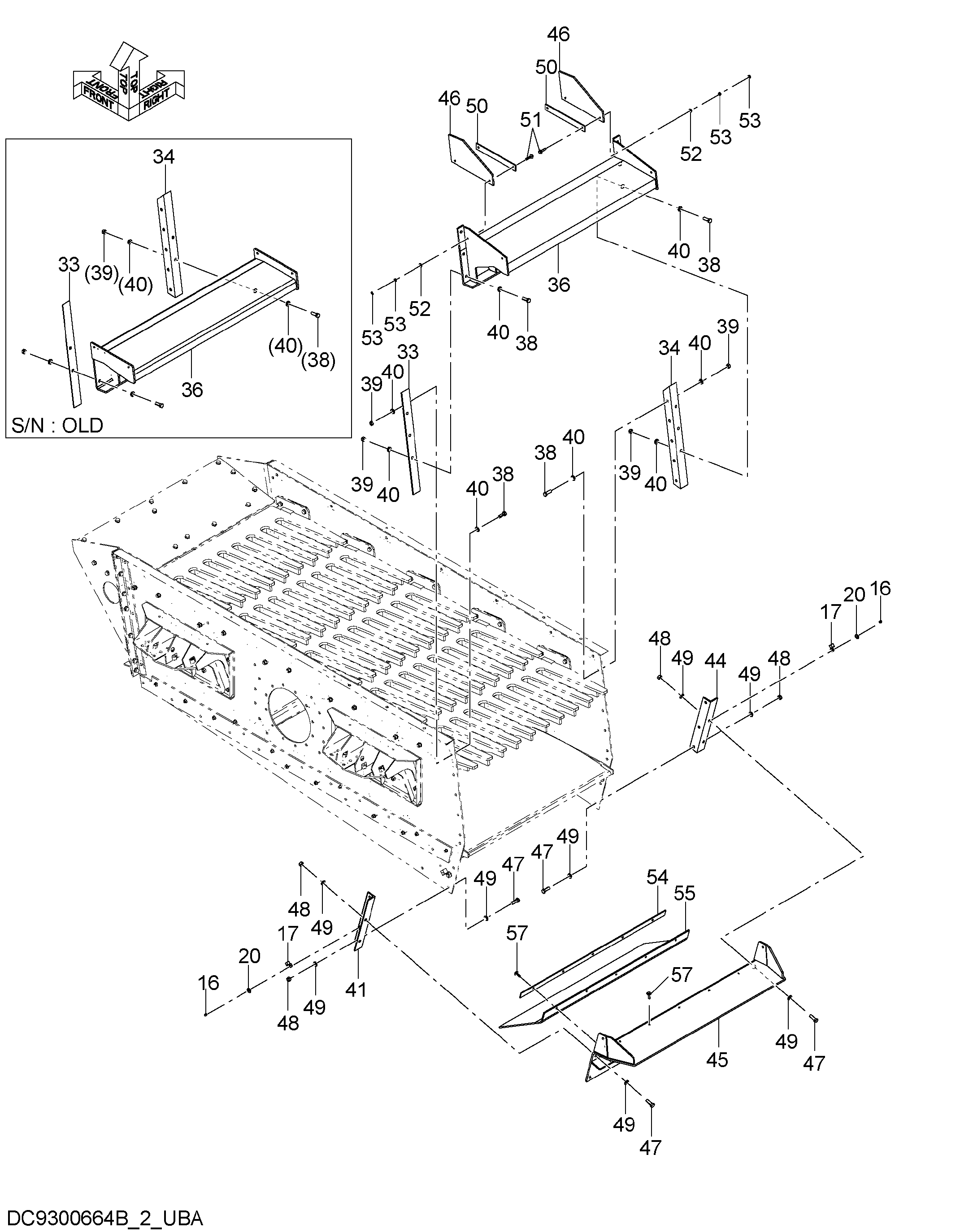

Заводская схема «Экран короб (2)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | J921425 | Болт | 2 |
| 17 | 9769117 замена: YC40001927 | Кронштейн | 2 |
| 17 | YC40001927 | Кронштейн | 2 |
| 20 | J222014 | Шайба | 2 |
| 33 | 3115353 замена: YC00002407 | Угол | 1 |
| 33 | YC00002407 | Кронштейн | 1 |
| 34 | 3115354 замена: YC00002408 | Угол | 1 |
| 34 | YC00002408 | Кронштейн | 1 |
| 36 | 7056372 замена: YC40001935 | Кхуте | 1 |
| 36 | YC40001935 | Кхуте | 1 |
| 38 | J921855 | Болт | 14 |
| 38 | J921855 | Болт | 16 |
| 39 | J950018 | Гайка | 14 |
| 39 | J950018 | Гайка | 16 |
| 40 | J222018 | Шайба | 28 |
| 40 | J222018 | Шайба | 32 |
| 41 | 9773605 | Угол | 1 |
| 44 | 9773606 | Угол | 1 |
| 45 | 7056373 | Кхуте | 1 |
| 46 | 4696273 | Резиновая прокладка | 2 |
| 47 | J921855 | Болт | 10 |
| 48 | J950018 | Гайка | 10 |
| 49 | J222018 | Шайба | 20 |
| 50 | 4696275 | Пластина | 2 |
| 51 | J281260 | Болт с шайбой | 4 |
| 51A | J901260 | Болт | 1 |
| 51B | 4249324 | Шайба | 1 |
| 52 | J222012 | Шайба | 4 |
| 53 | J950012 | Гайка | 8 |
| 54 | 3111458 | Пластина | 1 |
| 55 | 3115359 | Резиновая прокладка | 1 |
| 57 | J281045 | Болт с шайбой | 10 |
| 57A | J901045 | Болт | 1 |
| 57B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
