Каталог запчастей HITACHI
Конвейер трубопроводы (2) — HITACHI VR512-2

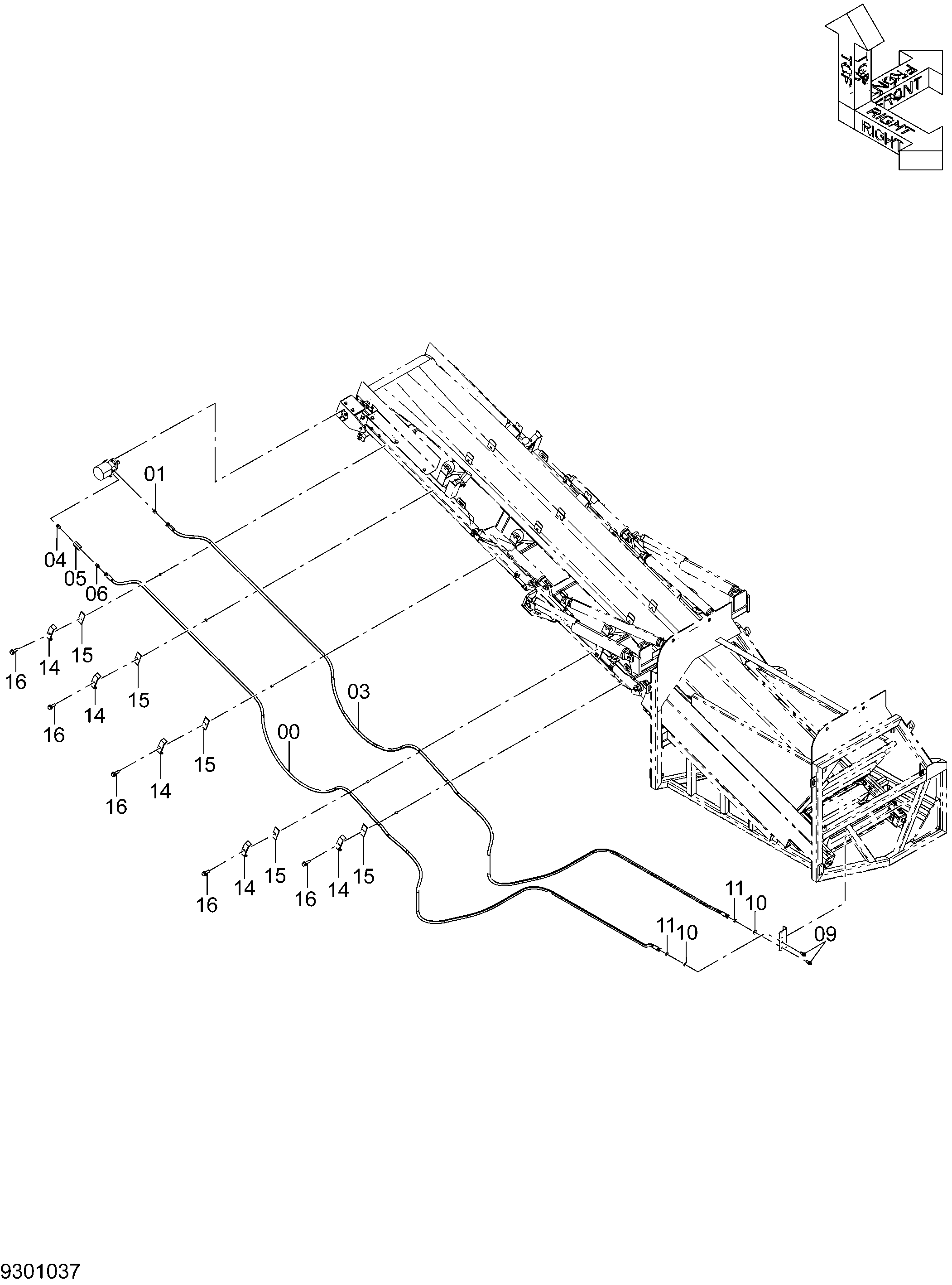

Заводская схема «Конвейер трубопроводы (2)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4698462 | Шланг | 1 |
| 01 | 4241382 | Адаптер | 1 |
| 01A | R26906R | Уплотнительное кольцо | 1 |
| 03 | 4698462 | Шланг | 1 |
| 04 | 4247516 | Адаптер | 1 |
| 05 | 4163091 | Обратный клапан | 1 |
| 06 | 4154653 | Адаптер | 1 |
| 09 | 4315207 | Адаптер | 2 |
| 10 | A590120 | Плоская шайба | 2 |
| 11 | 4316589 | Гайка | 2 |
| 14 | 4723116 | Пластина | 5 |
| 15 | 4691126 | Резиновая прокладка | 5 |
| 16 | J271025 | Болт с шайбой | 5 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4055312 | Ленточный зажим | 20 |
| 20 | 4327294 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
