Крышка (6) — HITACHI VR512-2

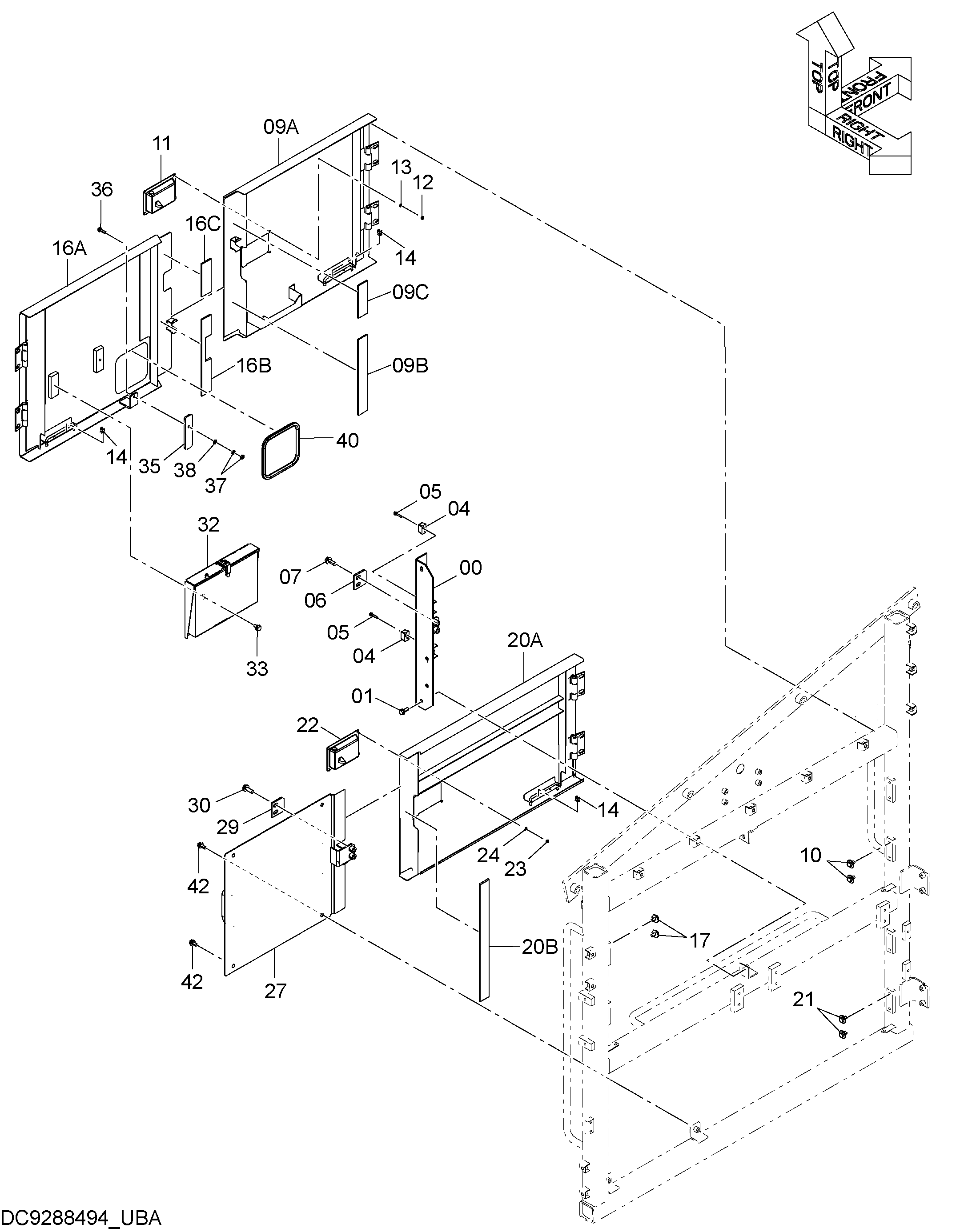

Заводская схема «Крышка (6)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113082 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4652573 | Ограничитель | 2 |
| 05 | J260635 | Болт с шайбой | 4 |
| 05A | J900635 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | 4638905 | Ограничитель | 1 |
| 07 | J271235 | Болт с шайбой | 2 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 8112971 | Крышка | 1 |
| 09A | 7054665 | Крышка | 1 |
| 09B | 4682938 | Резиновая прокладка | 1 |
| 09C | 4682731 | Резиновая прокладка | 1 |
| 10 | J281020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 4652498 | Блокировка (левый) | 1 |
| 12 | M500605 | Гайка | 4 |
| 13 | A590106 | Плоская шайба | 4 |
| 14 | 4647195 | Держатель | 3 |
| 16 | 8112956 | Крышка | 1 |
| 16A | 7054676 | Крышка | 1 |
| 16B | 4682730 | Резиновая прокладка | 1 |
| 16C | 4682731 | Резиновая прокладка | 1 |
| 17 | J281020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 20 | 8112837 | Крышка | 1 |
| 20A | 7054633 | Крышка | 1 |
| 20B | 4682358 | Резиновая прокладка | 1 |
| 21 | J281020 | Болт с шайбой | 4 |
| 21A | J901020 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | 4652498 | Блокировка (левый) | 1 |
| 23 | M500605 | Гайка | 4 |
| 24 | A590106 | Плоская шайба | 4 |
| 27 | 8112817 | Крышка | 1 |
| 29 | 4638905 | Ограничитель | 1 |
| 30 | J271235 | Болт с шайбой | 2 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4691626 | Короб | 1 |
| 33 | J271020 | Болт с шайбой | 2 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4692232 | Пластина | 1 |
| 36 | J260830 | Болт с шайбой | 1 |
| 36A | J900830 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | J950008 | Гайка | 2 |
| 38 | A590108 | Плоская шайба | 1 |
| 40 | 4692378 | Манжета резиновый | 1 |
| 42 | J281025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
