Крышка (5) — HITACHI VR512-2

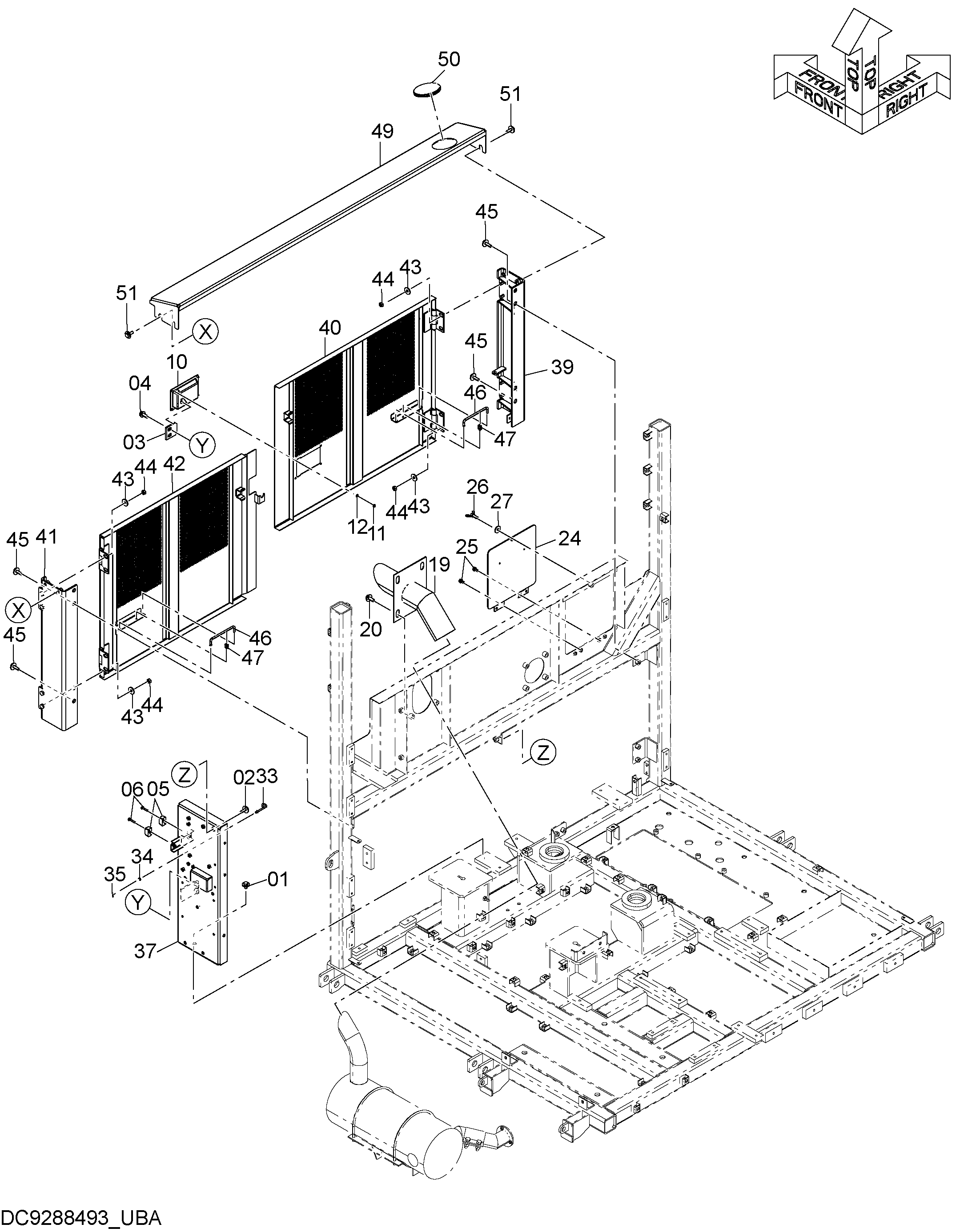

Заводская схема «Крышка (5)» для HITACHI VR512-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J281020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4638905 | Ограничитель | 1 |
| 04 | J271230 | Болт с шайбой | 2 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4652573 | Ограничитель | 2 |
| 06 | J260635 | Болт с шайбой | 4 |
| 06A | J900635 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 10 | 4652498 | Блокировка (левый) | 1 |
| 11 | M500605 | Гайка | 4 |
| 12 | A590106 | Плоская шайба | 4 |
| 19 | 8113098 | Трубка | 1 |
| 20 | J281230 | Болт с шайбой | 4 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 24 | 8112457 | Крышка | 1 |
| 25 | J260820 | Болт с шайбой | 4 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | M361030 | Болт винг | 1 |
| 27 | J217083 | Шайба | 1 |
| 33 | 9751797 | Стойка | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 35 | 4022696 | Стопорный палец | 1 |
| 37 | 6024448 | Кронштейн | 1 |
| 39 | 7059656 | Кронштейн | 1 |
| 40 | 8123415 | Крышка | 1 |
| 41 | 7059655 | Кронштейн | 1 |
| 42 | 8123414 | Крышка | 1 |
| 43 | J217083 | Шайба | 8 |
| 44 | J950010 | Гайка | 8 |
| 45 | J281035 | Болт с шайбой | 8 |
| 45A | J901035 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 46 | 4639112 | Стойка | 2 |
| 47 | 4647195 | Держатель | 2 |
| 49 | 8122374 | Крышка | 1 |
| 50 | 4093813 | Резиновая втулка | 1 |
| 51 | J281030 | Болт с шайбой | 4 |
| 51A | J901030 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
