Гидроцилиндр — HITACHI VR408

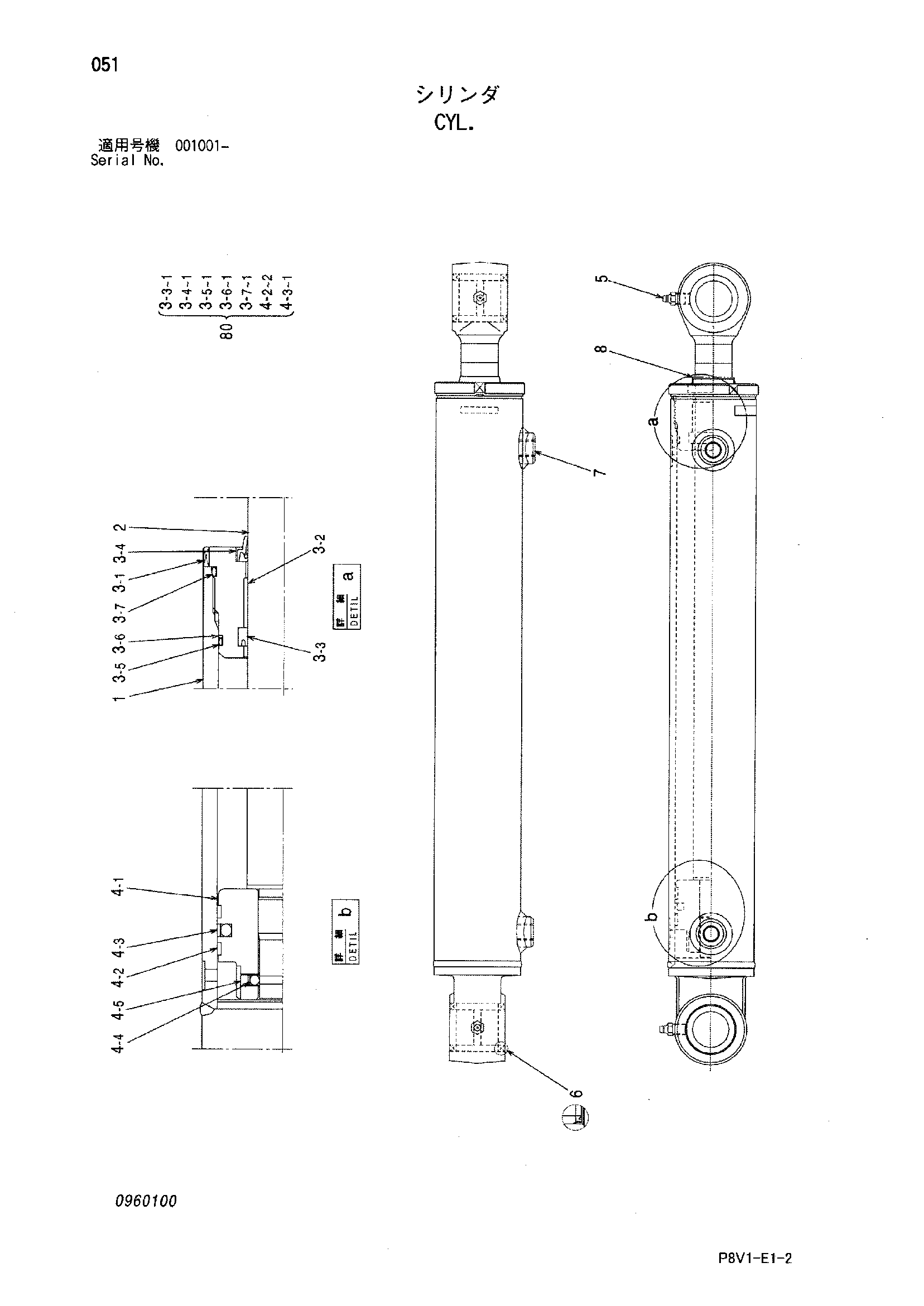

Заводская схема «Гидроцилиндр» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4623345 | Гидроцилиндр | 1 | |
| 1 | 0960101 | Труба гидроцилиндра | 1 |
| 2 | 0960102 | Шток поршня | 1 |
| 3 | 0800503 | Головка гидроцилиндр.в сборе | 1 |
| 3-1 | 0800504 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430806 | Уплотнительное кольцо | 1 |
| 3-6 | 0430807 | Опорное кольцо | 1 |
| 3-7 | 0430809 | Уплотнительное кольцо | 1 |
| 4 | 0800505 | Поршень в сборе | 1 |
| 4-1 | 0800506 | Поршень | 1 |
| 4-2 | 0652001 | Направляющее кольцо | 2 |
| 4-3 | 0430815 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 2 |
| 6 | 0430309 | Пылезащитное уплотнение | 4 |
| 7 | 0909506 | Пробка | 2 |
| 8 | 0909507 | Колпачок | 1 |
| 80 | 4648659 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
