Электромагнитный клапан — HITACHI VR408

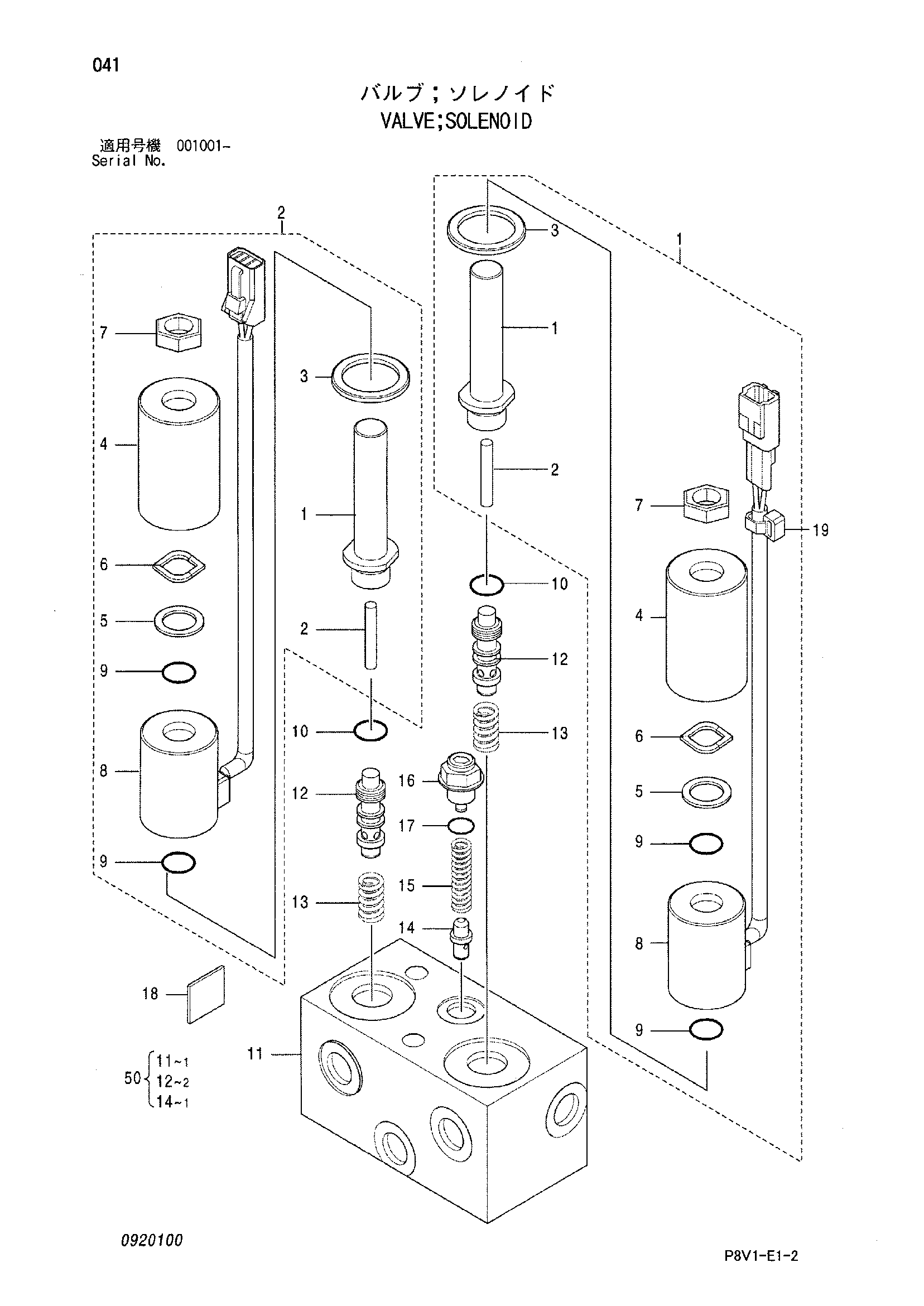

Заводская схема «Электромагнитный клапан» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4615209 | Электромагнитный клапан | 1 | |
| 1 | 0920101 | Электромагнитный (A) в сборе | 1 |
| 1-7 | 0920102 | Гайка | 1 |
| 2 | 0920103 | Электромагнитный (B) в сборе | 1 |
| 2-7 | 0920102 | Гайка | 1 |
| 10 | 0920104 | Уплотнительное кольцо | 2 |
| 13 | 0920105 | Пружина | 2 |
| 15 | 0920106 | Пружина | 1 |
| 16 | 0920107 | Механизм натяжения | 1 |
| 17 | 0920108 | Уплотнительное кольцо | 1 |
| 19 | 0920109 | Лента | 1 |
| 50 | 0920110 | Клапан блок в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
