Пилотные гидролинии (1) — HITACHI VR408

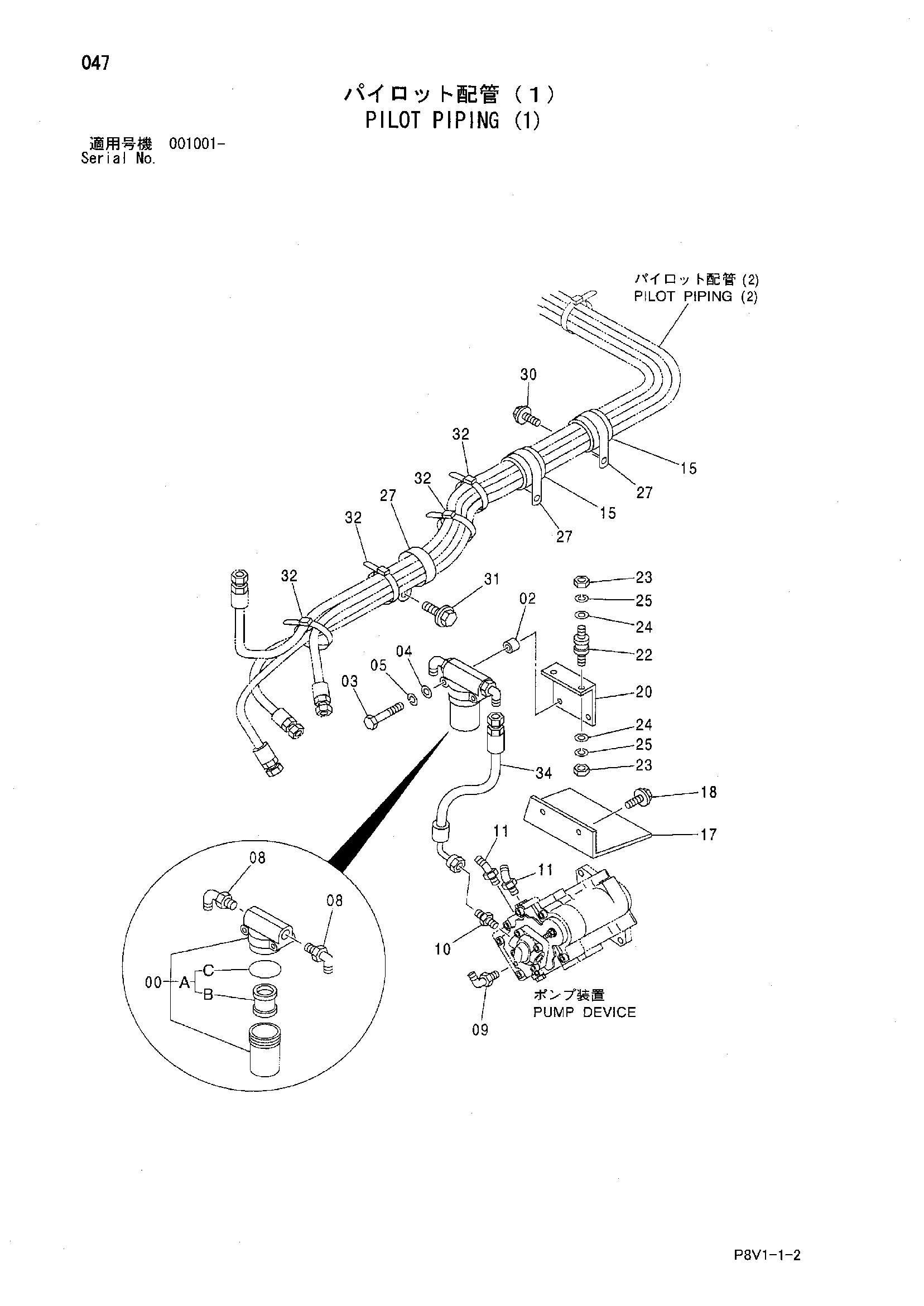

Заводская схема «Пилотные гидролинии (1)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J900680 | Болт | 2 |
| 04 | A590106 | Плоская шайба | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 08 | 4434985 | Угловой штуцер | 2 |
| 08A | 4506148 | Уплотнительное кольцо | 1 |
| 09 | 4434981 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4042031 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4108100 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4447609 | Резиновая прокладка | 2 |
| 17 | 4444129 | Крышка | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 9759555 | Кронштейн | 1 |
| 22 | 4448676 | Резиновая прокладка | 2 |
| 23 | M500605 | Гайка | 4 |
| 24 | A590106 | Плоская шайба | 4 |
| 25 | A590906 | Пружинная шайба | 4 |
| 27 | 4190264 | Зажим | 3 |
| 30 | J271016 | Болт с шайбой | 1 |
| 30A | J901016 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 34 | 4475585 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
