Детали радиатора — HITACHI VR408

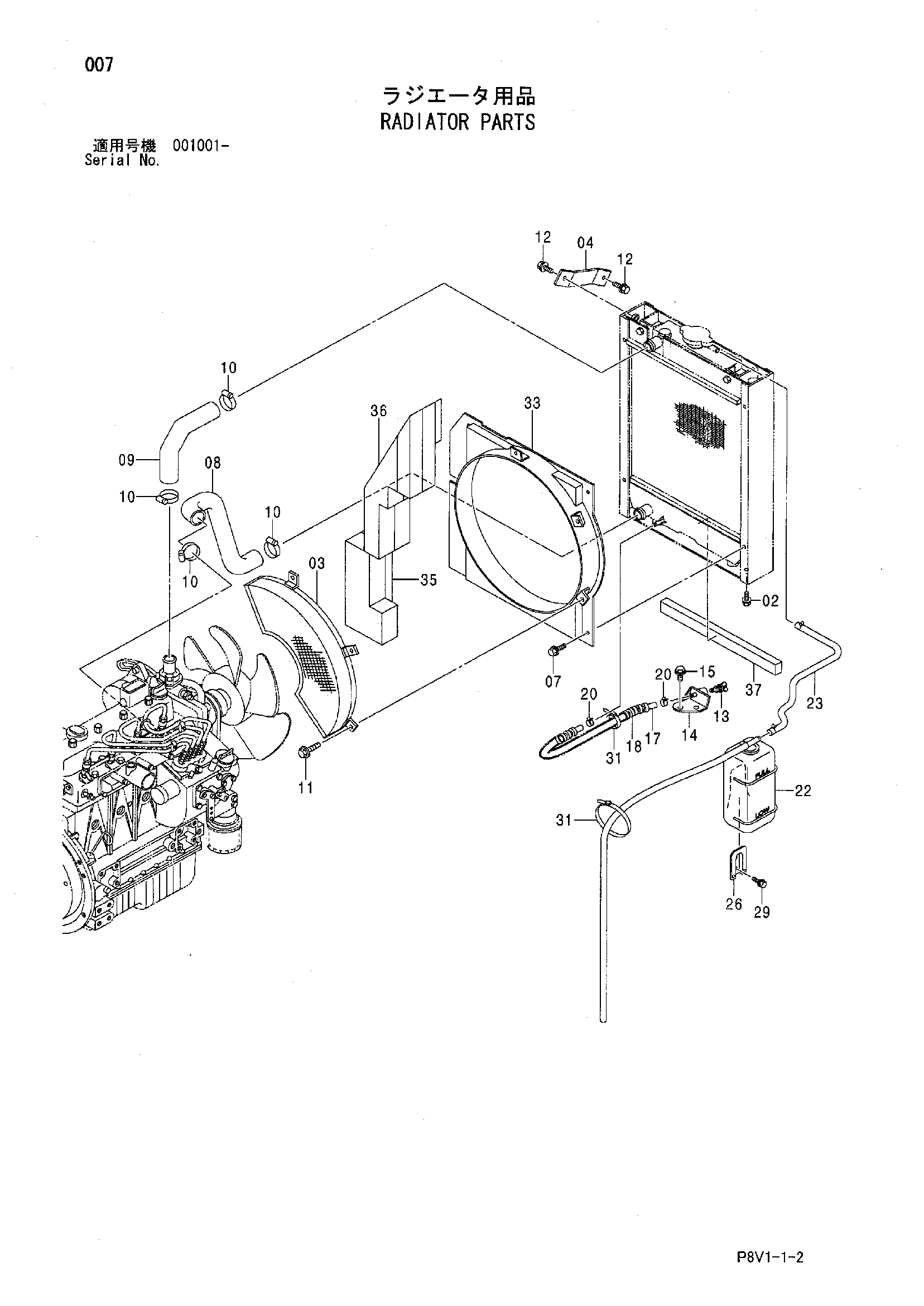

Заводская схема «Детали радиатора» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4427615 | Защита вентилятор | 1 |
| 04 | 4431500 | Стойка | 1 |
| 07 | 4431967 | Болт фланец | 4 |
| 08 | 3088353 | Водяной шланг | 1 |
| 09 | 3087680 | Водяной шланг | 1 |
| 10 | 4505243 | Хомут шланга | 4 |
| 11 | J260612 | Болт с шайбой | 3 |
| 11A | J900612 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4429253 | Водяной шланг | 1 |
| 18 | 4429254 | Трубка | 1 |
| 20 | 4339258 | Хомут шланга | 2 |
| 22 | 4363469 | Бак воды | 1 |
| 23 | 4427818 | Водяной шланг | 1 |
| 26 | 4367147 | Пластина | 1 |
| 29 | J260614 | Болт с шайбой | 2 |
| 29A | J900614 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 33 | 6021303 | Кожух | 1 |
| 35 | 4475385 | Резиновая прокладка | 1 |
| 36 | 4475381 | Резиновая прокладка | 1 |
| 37 | 4475281 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
