Управление короб <308> — HITACHI VR408

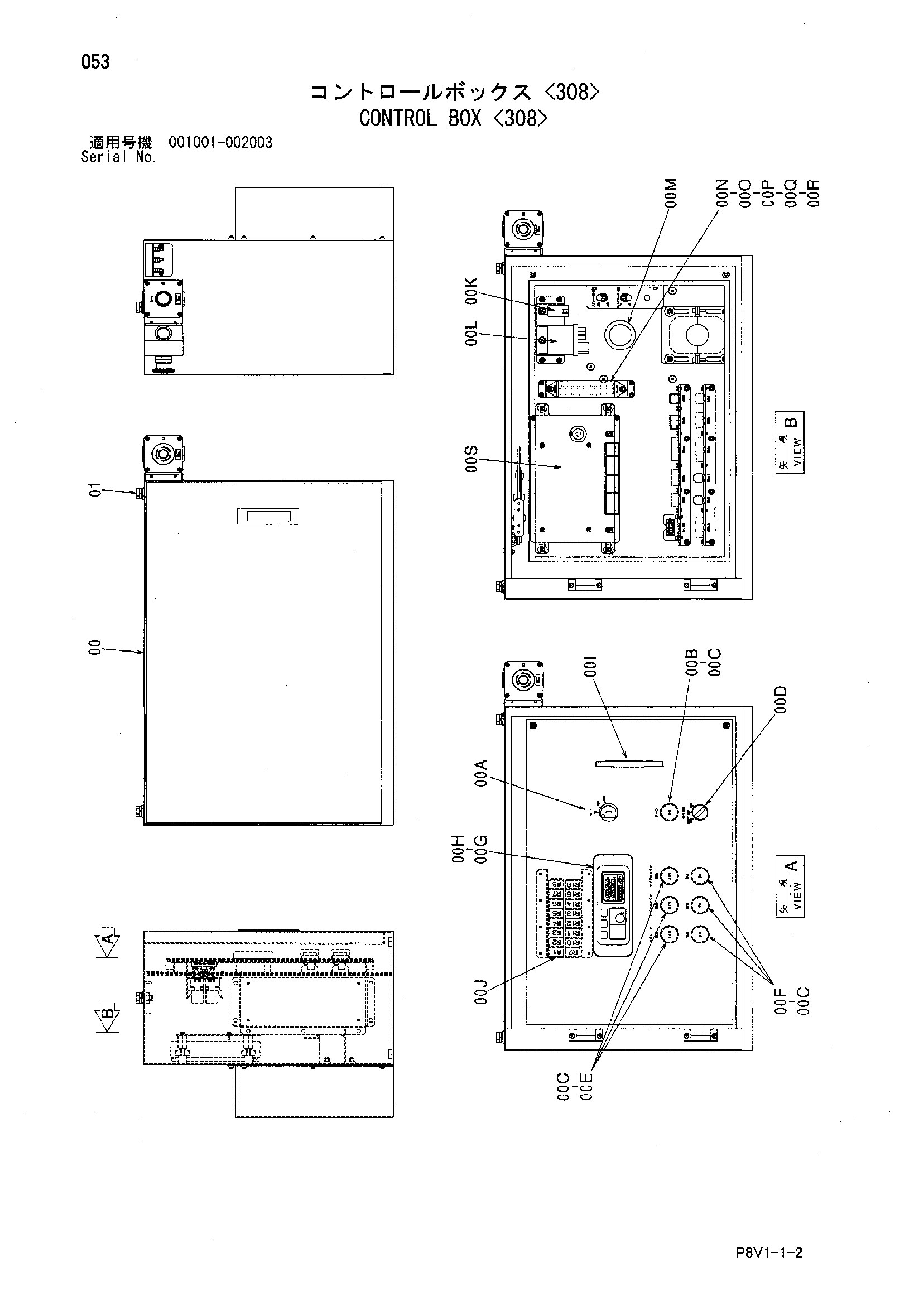

Заводская схема «Управление короб <308>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9242484 | Короб управление | 1 |
| 00B | 4601231 | Выключатель пусхбут.(вхите) | 1 |
| 00C | 4601241 | Крышка резиновый | 7 |
| 00D | 4644558 | Выключатель поворотный | 1 |
| 00E | 4617534 | Выключатель пусхбут.(греен) | 3 |
| 00F | 4617553 | Выключатель пусхбут.(блакк) | 3 |
| 00G | 4403739 | Панель указатель | 1 |
| 00H | 4413919 | Манжета резиновый | 1 |
| 00I | 4646499 | Рукоятка | 1 |
| 00J | 4394590 | Реле | 16 |
| 00K | 4419860 | Реле стартер | 1 |
| 00L | 4417631 | Контроллер | 1 |
| 00M | 4617151 | Резиновая втулка | 1 |
| 00N | 4428910 | Предохранитель (5A) | 7 |
| 00O | 4428911 | Предохранитель (10A) | 5 |
| 00P | 4438015 | Предохранитель (15A) | 1 |
| 00Q | 4436736 | Предохранитель (20A) | 2 |
| 00R | 4436737 | Пуллер | 1 |
| 00S | 9257255 | Блок RTX | 1 |
| 01 | J901016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
