Основной конвейер кхуте <308> — HITACHI VR408

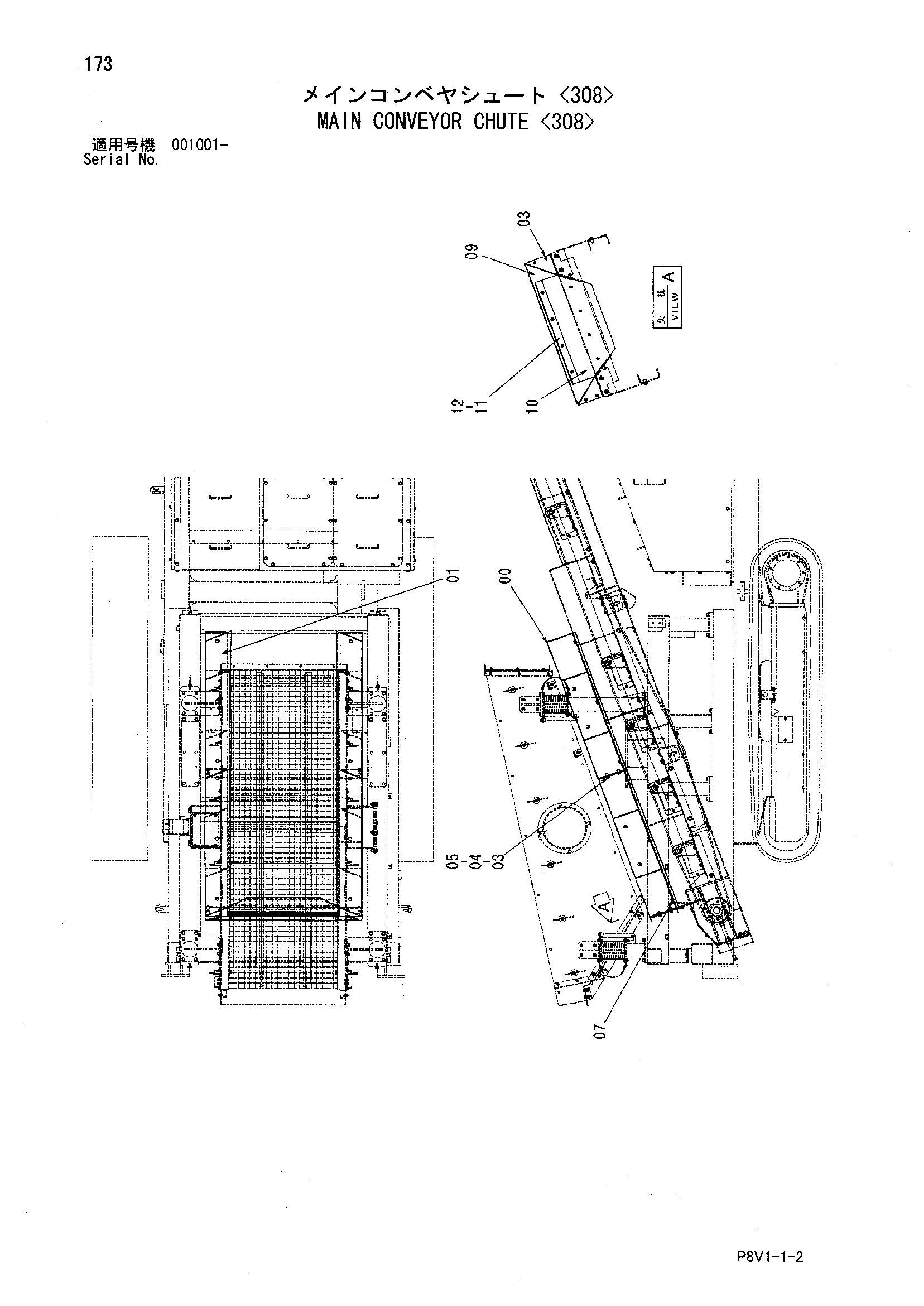

Заводская схема «Основной конвейер кхуте <308>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102606 | Кхуте | 2 |
| 00 | 8104426 | Кхуте | 2 |
| 01 | 8102606 | Кхуте | 2 |
| 01 | 8104427 | Кхуте | 2 |
| 03 | J281030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 449490 | Плоская шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 07 | J281230 | Болт с шайбой | 12 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 8102615 | Кхуте | 1 |
| 09 | 8104422 | Кхуте | 1 |
| 10 | 4643877 | Резиновая прокладка | 1 |
| 11 | 4643875 | Штанга плоский | 1 |
| 12 | 4432554 | Болт флусх | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
