Электрооборудование (верхняя платформа)(3) — HITACHI VR408

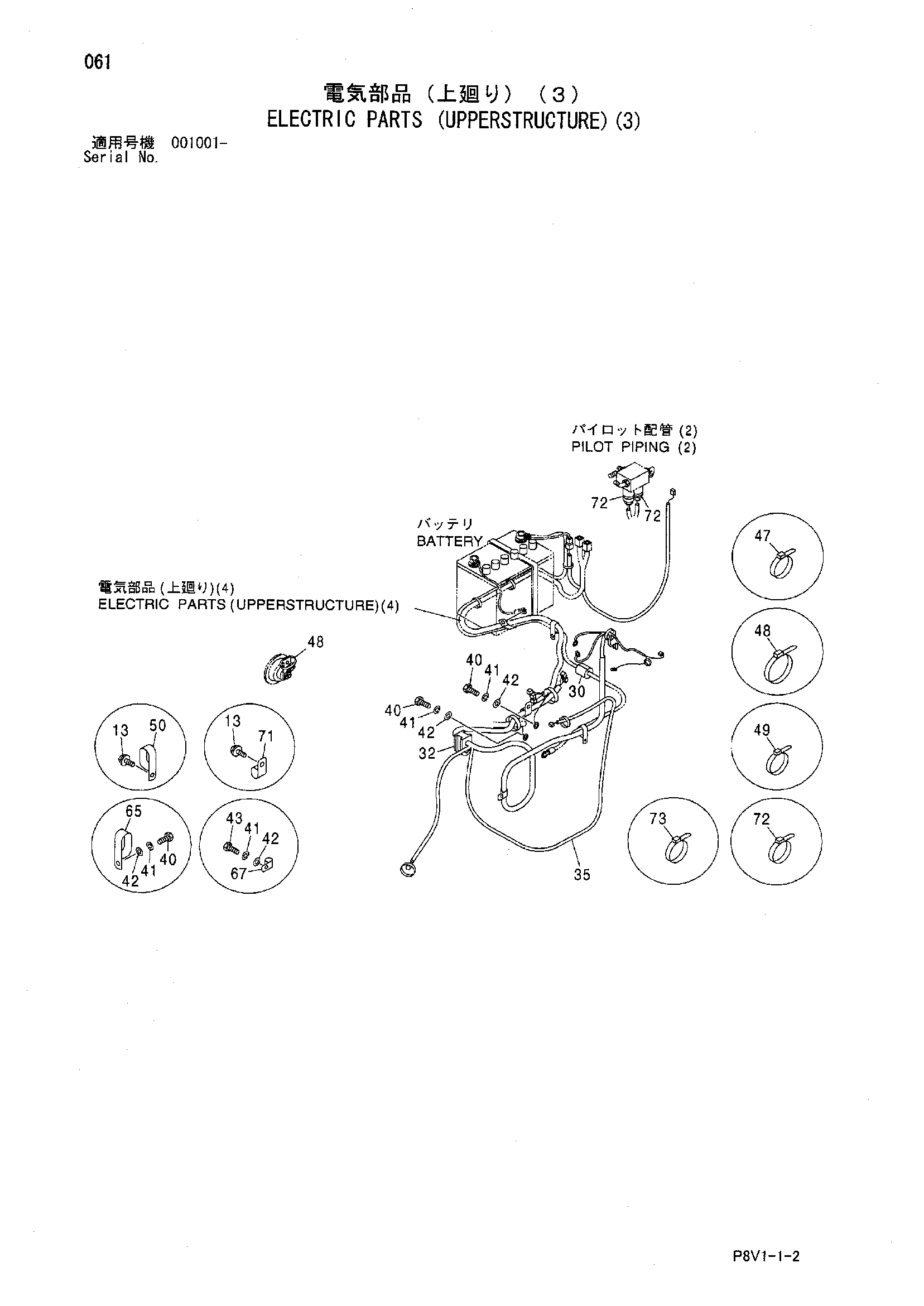

Заводская схема «Электрооборудование (верхняя платформа)(3)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 30 | 4443743 | Резиновая прокладка | 1 |
| 32 | 4481534 | Резиновая прокладка | 1 |
| 35 | 3095554 | Жгут проводов провод (двигатель) | 1 |
| 40 | J901020 | Болт | 5 |
| 41 | A590910 | Пружинная шайба | 6 |
| 42 | A590110 | Плоская шайба | 6 |
| 43 | J241025 | Болт | 1 |
| 47 | 4055311 | Ленточный зажим | 7 |
| 48 | 4055312 | Ленточный зажим | 7 |
| 49 | 4326365 | Ленточный зажим | 5 |
| 50 | 4190282 | Зажим | 1 |
| 65 | 4190266 | Зажим | 2 |
| 67 | 4190253 | Зажим | 1 |
| 71 | 4190274 | Зажим | 1 |
| 72 | 4121859 | Ленточный зажим | 4 |
| 73 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
