Боковой конвейер трубопроводы (2) — HITACHI VR408

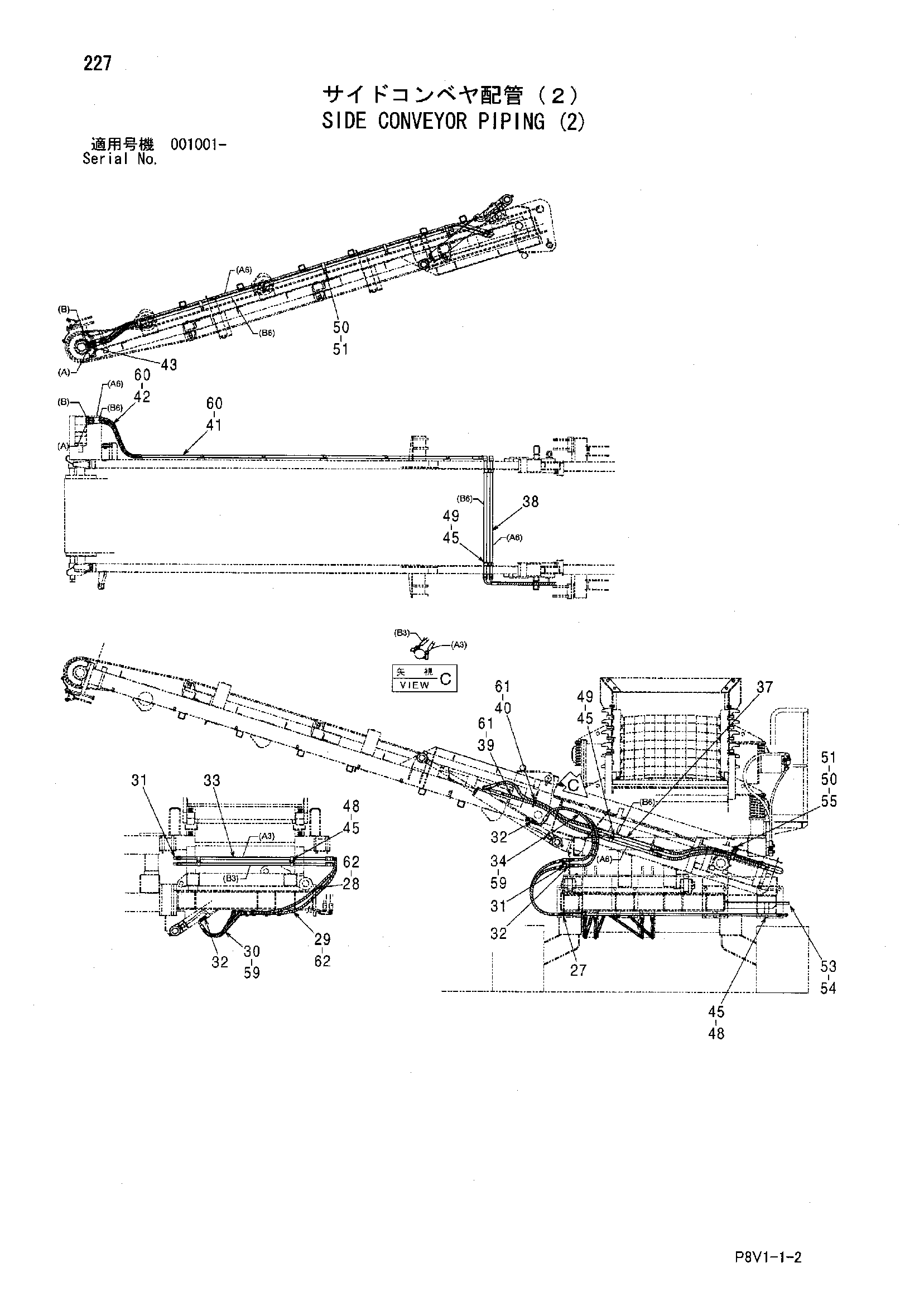

Заводская схема «Боковой конвейер трубопроводы (2)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 27 | 4185178 | Пробка воздушный | 4 |
| 28 | 4305230 | Шланг | 1 |
| 29 | 4305227 | Шланг | 1 |
| 30 | 4315334 | Шланг | 4 |
| 31 | A852333 | Угловой штуцер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 10 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 9763988 | Трубка | 2 |
| 34 | 4315341 | Шланг | 4 |
| 37 | 9763965 | Трубка | 2 |
| 38 | 9764365 | Трубка | 2 |
| 39 | 4414335 | Шланг | 1 |
| 40 | 4408020 | Шланг | 1 |
| 41 | 4305289 | Шланг | 1 |
| 42 | 4459053 | Шланг | 1 |
| 43 | A852144 | Адаптер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4053593 | Хомут трубки | 12 |
| 48 | J271040 | Болт с шайбой | 8 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J271055 | Болт с шайбой | 4 |
| 49A | J901055 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4190266 | Зажим | 7 |
| 51 | J271020 | Болт с шайбой | 7 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 8102361 | Крышка | 1 |
| 54 | J271025 | Болт с шайбой | 3 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 9765099 | Кронштейн | 1 |
| 59 | 4327293 | Защитный кожух | 4 |
| 60 | 4327294 | Защитный кожух | 2 |
| 61 | 4327293 | Защитный кожух | 12 |
| 62 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
