Пилотные гидролинии (2) — HITACHI VR408

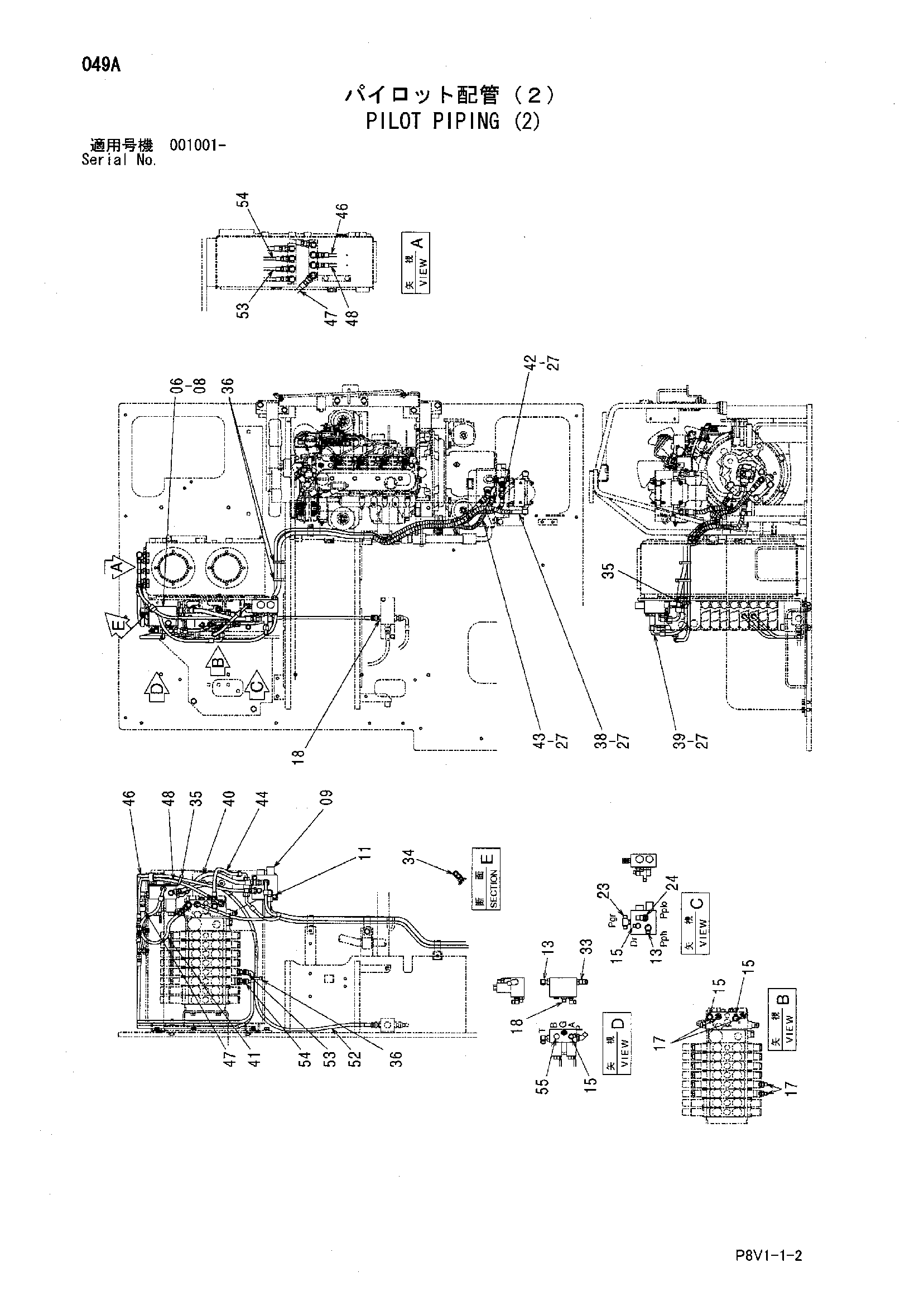

Заводская схема «Пилотные гидролинии (2)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4615209 | Электромагнитный клапан | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4485630 | Клапан | 1 |
| 11 | J260865 | Болт с шайбой | 2 |
| 11A | J900865 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4434982 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4434981 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4042030 | Адаптер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4042030 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4368218 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4368225 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4327293 | Защитный кожух | 7 |
| 33 | 4095133 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4190292 | Зажим | 1 |
| 35 | 4055311 | Ленточный зажим | 2 |
| 36 | 4055312 | Ленточный зажим | 3 |
| 38 | 4475591 | Шланг | 1 |
| 39 | 4475592 | Шланг | 1 |
| 40 | 4475593 | Шланг | 1 |
| 41 | 4475594 | Шланг | 1 |
| 42 | 4475595 | Шланг | 1 |
| 43 | 4475596 | Шланг | 1 |
| 44 | 4475597 | Шланг | 1 |
| 46 | 4475599 | Шланг | 1 |
| 47 | 4475600 | Шланг | 1 |
| 48 | 4475601 | Шланг | 1 |
| 52 | 4642890 | Шланг | 1 |
| 53 | 4426472 | Шланг | 1 |
| 54 | 4437552 | Шланг | 1 |
| 55 | A885002 | Пробка | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
