Боковой конвейер <308> — HITACHI VR408

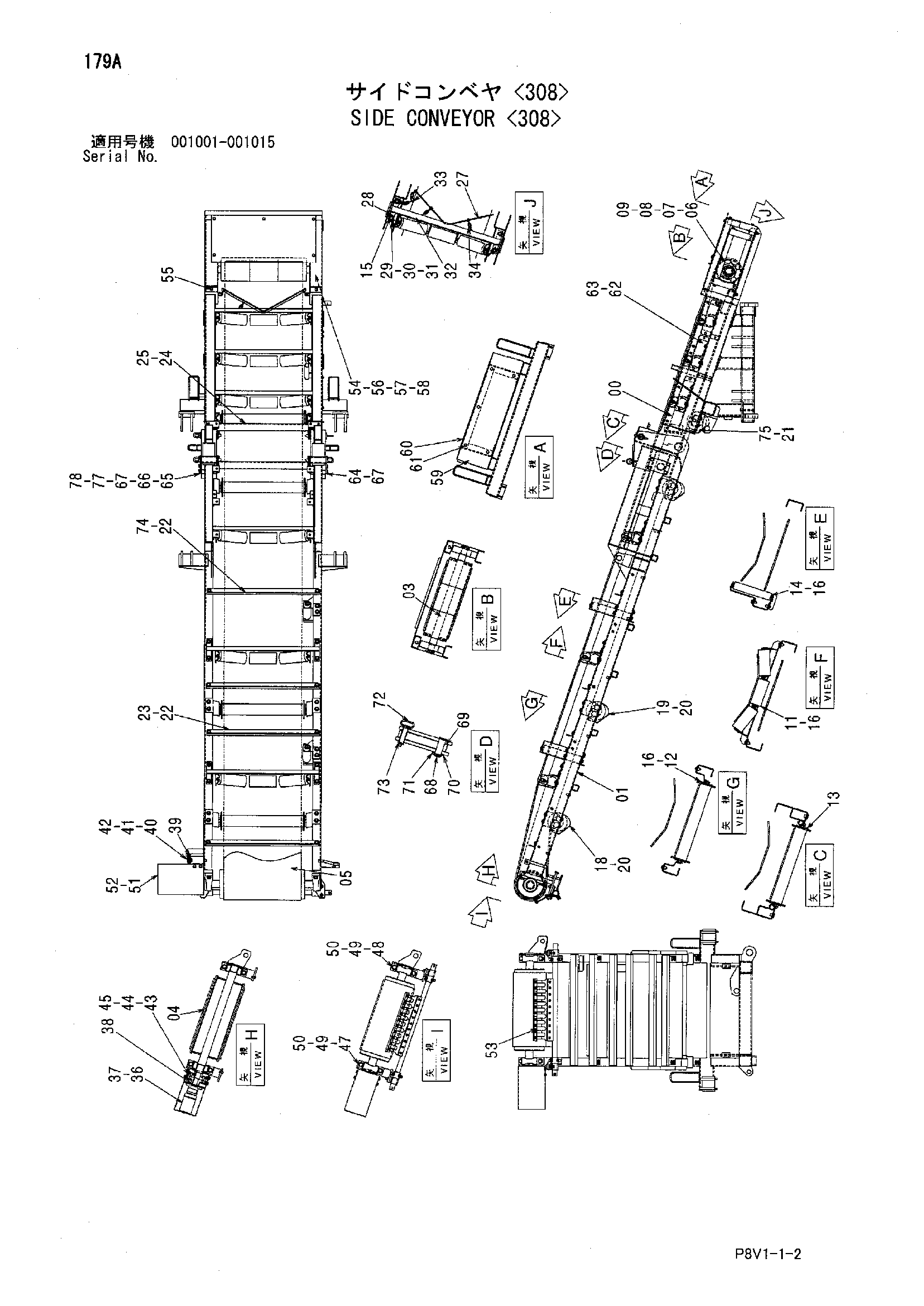

Заводская схема «Боковой конвейер <308>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049064 | Рама боковой | 1 |
| 01 | 6024013 | Рама боковой | 1 |
| 03 | 8101873 | Шкив таил | 1 |
| 04 | 7049138 | Шкив привод | 1 |
| 05 | 4641645 | Ремень | 1 |
| 06 | 4641646 | Подшипник. блок | 2 |
| 07 | J901270 | Болт | 4 |
| 08 | A590112 | Плоская шайба | 4 |
| 09 | J950012 | Гайка | 4 |
| 11 | 9254036 | Водило каток (боковой) | 6 |
| 12 | 9254037 | Ретуен каток (1) | 3 |
| 13 | 9254038 | Ретуен каток (2) | 1 |
| 14 | 9254039 | Направляющая каток | 2 |
| 15 | J281040 | Болт с шайбой | 3 |
| 15A | J901040 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J281035 | Болт с шайбой | 41 |
| 16A | J901035 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 8101874 | Крышка | 1 |
| 19 | 8101875 | Крышка | 2 |
| 20 | J281030 | Болт с шайбой | 12 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | J281040 | Болт с шайбой | 4 |
| 21A | J901040 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | 4641653 | Опора | 4 |
| 23 | J281030 | Болт с шайбой | 6 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 8101876 | Опора | 1 |
| 25 | J271225 | Болт с шайбой | 4 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4641654 | Отвал | 1 |
| 28 | 4641655 | Кронштейн | 3 |
| 29 | 4163072 | Болт проушина | 6 |
| 30 | A590108 | Плоская шайба | 6 |
| 31 | M500807 | Гайка | 6 |
| 32 | 4641656 | Цепь | 2 |
| 33 | 4641657 | Цепь | 1 |
| 34 | 4641658 | Крюк | 6 |
| 36 | 4392717 | Шестерённый гидромотор | 1 |
| 37 | J781230 | Болт с внутренним шестигранником | 4 |
| 38 | 4383825 | Регулировочная шайба | 1 |
| 39 | 4407095 | Пластина | 1 |
| 40 | 4407083 | Палец | 1 |
| 41 | A590120 | Плоская шайба | 1 |
| 42 | A764040 | Шплинт | 1 |
| 43 | 4379721 | Муфта фланец | 1 |
| 44 | M450616 | Установочный винт | 2 |
| 45 | 94-2292 | Шпонка | 1 |
| 47 | 4641640 | Подшипник. блок | 1 |
| 48 | 4641630 | Подшипник. блок | 1 |
| 49 | J901650 | Болт | 4 |
| 50 | A590116 | Плоская шайба | 4 |
| 51 | 8101861 | Крышка | 1 |
| 52 | J271025 | Болт с шайбой | 4 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 9254040 | Головка фильтр (боковой) | 1 |
| 54 | 7049140 | Кронштейн | 1 |
| 55 | J271035 | Болт с шайбой | 2 |
| 55A | J901035 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | J271030 | Болт с шайбой | 4 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | A590110 | Плоская шайба | 4 |
| 58 | J950010 | Гайка | 4 |
| 59 | 3106154 | Крышка концевой | 1 |
| 60 | 3106155 | Крышка | 1 |
| 61 | J281030 | Болт с шайбой | 11 |
| 61A | J901030 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | 4641660 | Крышка | 6 |
| 63 | J260820 | Болт с шайбой | 12 |
| 63A | J900820 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 64 | 8101877 | Направляющая | 1 |
| 65 | 4641661 | Фланец | 1 |
| 66 | J271230 | Болт с шайбой | 2 |
| 66A | J901230 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | J271235 | Болт с шайбой | 8 |
| 67A | J901235 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 68 | 4641662 | Палец | 2 |
| 69 | 4641633 | Регулировочная шайба | 4 |
| 70 | A590148 | Плоская шайба | 2 |
| 71 | A761080 | Шплинт | 2 |
| 72 | 9764886 | Палец | 2 |
| 73 | 4001834 | Палец кольцо | 2 |
| 74 | J281030 | Болт с шайбой | 2 |
| 74 | J281045 | Болт с шайбой | 2 |
| 74A | J901030 | Болт | 1 |
| 74A | J901045 | Болт | 1 |
| 74B | 4486055 | Шайба | 1 |
| 75 | 8104543 | Крышка | 1 |
| 77 | 4641013 | Регулировочная шайба 2.3mm | 2 |
| 78 | 4641014 | Регулировочная шайба 1.6mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
