Конвейер рычаг (1) — HITACHI VR408

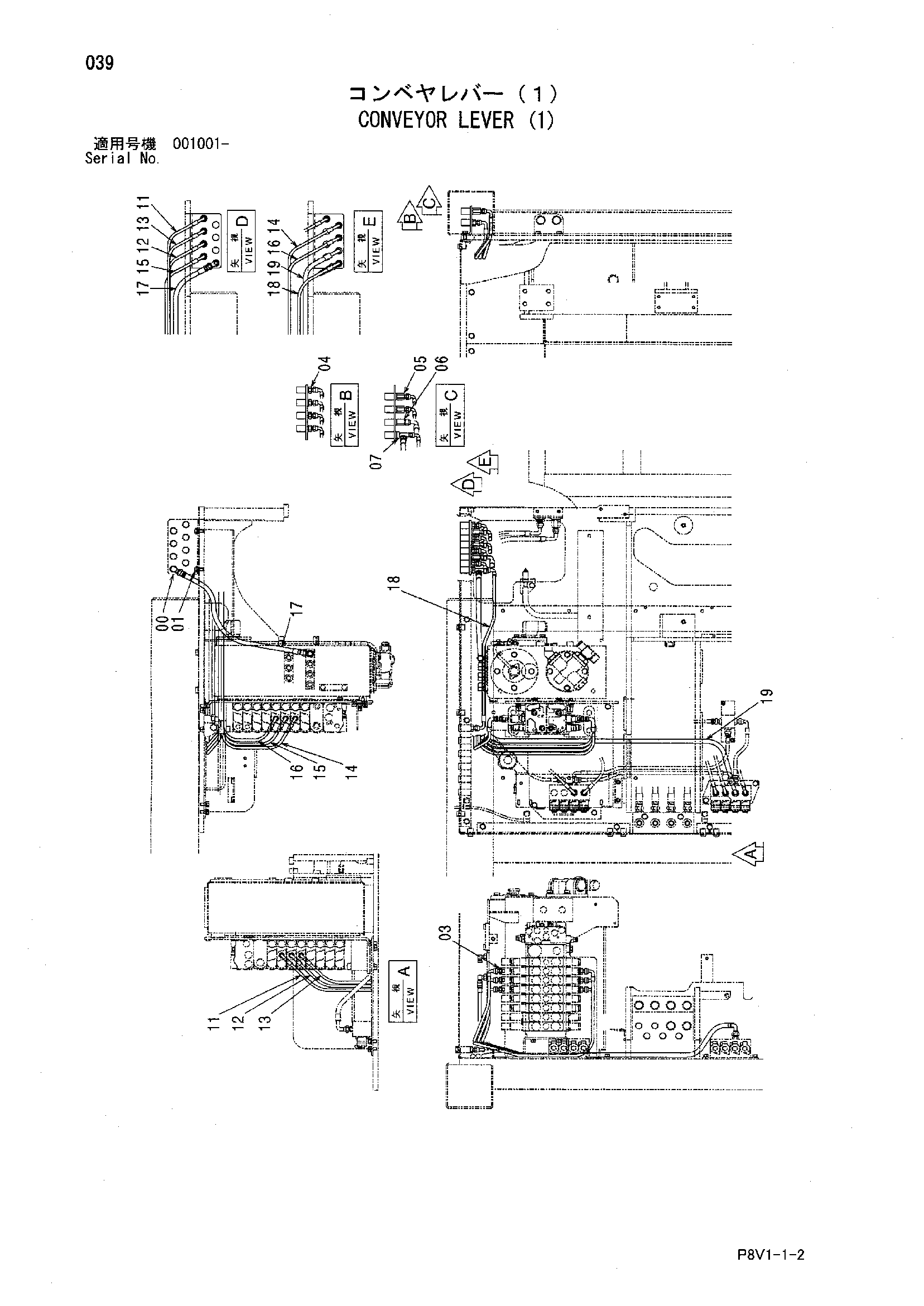

Заводская схема «Конвейер рычаг (1)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102507 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4042030 | Адаптер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4368206 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4368209 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4368210 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4368225 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4643459 | Шланг | 1 |
| 12 | 4643460 | Шланг | 1 |
| 13 | 4643461 | Шланг | 1 |
| 14 | 4643462 | Шланг | 1 |
| 15 | 4643463 | Шланг | 1 |
| 16 | 4643464 | Шланг | 1 |
| 17 | 4643465 | Шланг | 1 |
| 18 | 4643466 | Шланг | 1 |
| 19 | 4643467 | Шланг | 1 |
| 21 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
