Рычаги хода (2) — HITACHI VR408

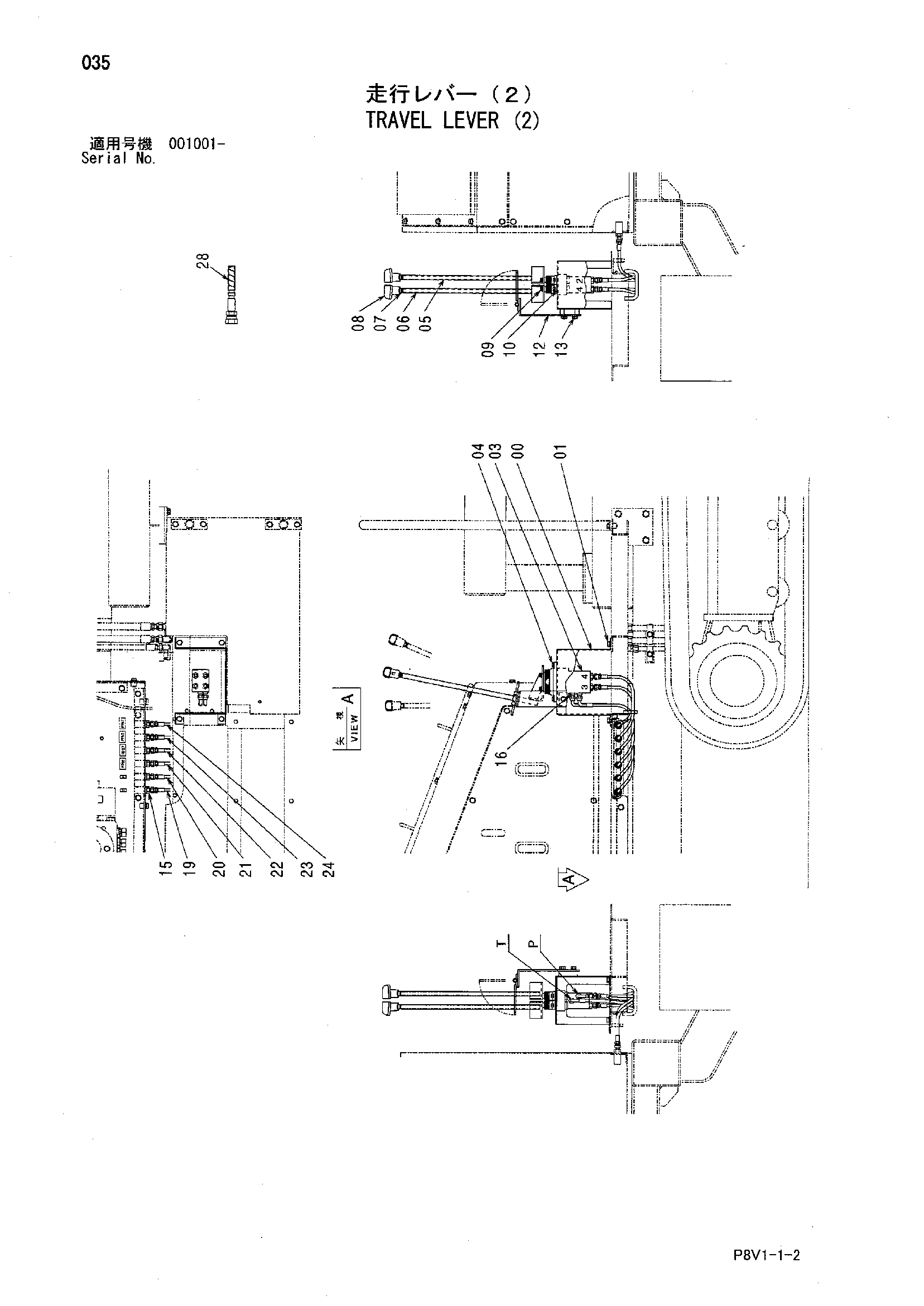

Заводская схема «Рычаги хода (2)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097526 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4467243 | Пилотный клапан | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 7042422 | Рычаг | 1 |
| 06 | 7042423 | Рычаг | 1 |
| 07 | 4417423 | Гайка | 2 |
| 08 | 4417442 | Рукоятка | 2 |
| 09 | J780816 | Болт с внутренним шестигранником | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 12 | 8097521 | Замок | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | A852132 | Адаптер | 6 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4643548 | Шланг | 1 |
| 20 | 4643549 | Шланг | 1 |
| 21 | 4643550 | Шланг | 1 |
| 22 | 4643551 | Шланг | 1 |
| 23 | 4643552 | Шланг | 1 |
| 24 | 4643553 | Шланг | 1 |
| 26 | 4055311 | Ленточный зажим | 12 |
| 28 | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
