Боковой конвейер трубопроводы системы смазки — HITACHI VR408

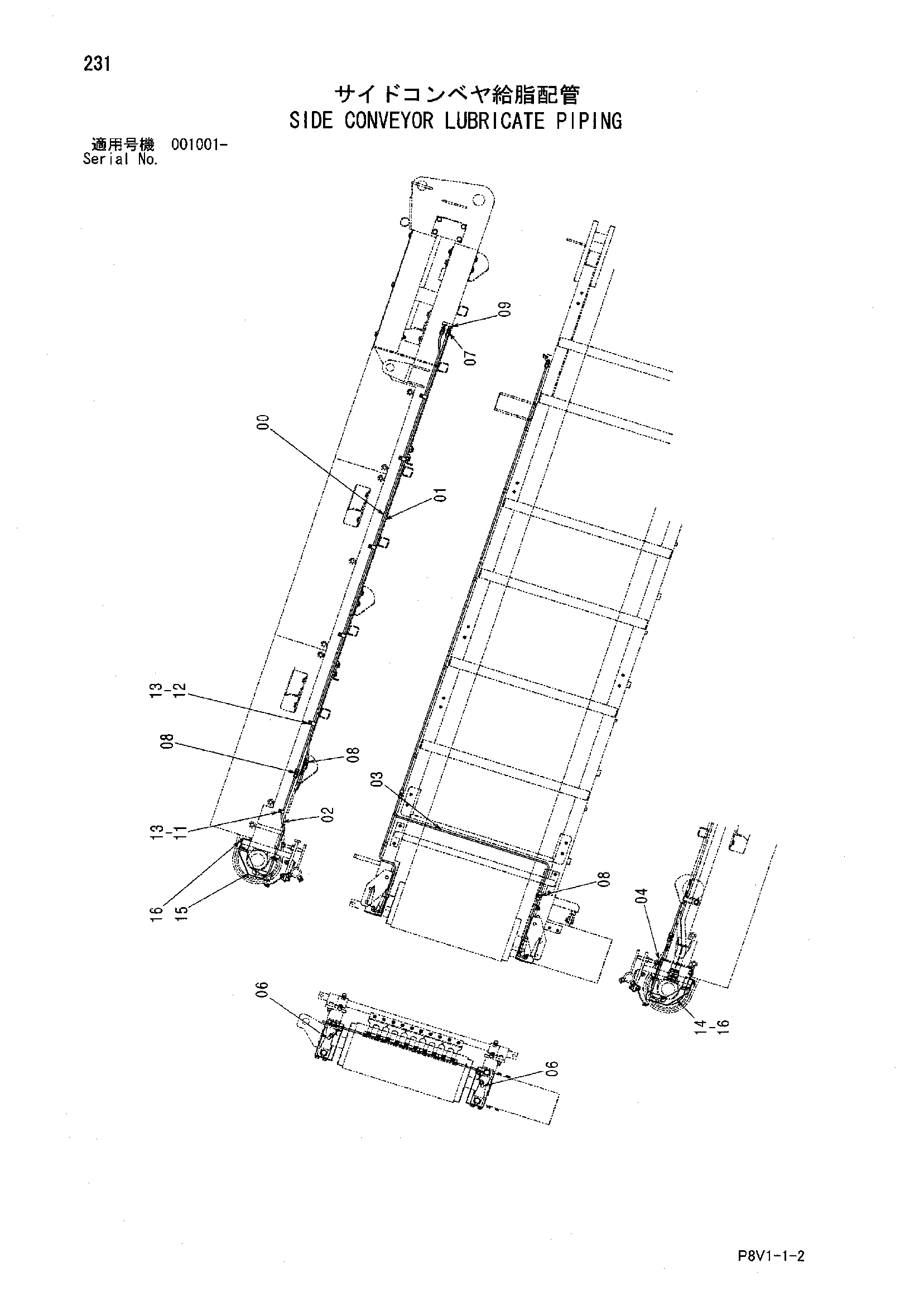

Заводская схема «Боковой конвейер трубопроводы системы смазки» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643071 | Трубка | 1 |
| 01 | 4643072 | Трубка | 1 |
| 02 | 4643073 | Трубка | 1 |
| 03 | 4643074 | Трубка | 1 |
| 04 | 4643075 | Трубка | 1 |
| 06 | 4130174 | Штуцер трубки | 2 |
| 07 | 4130169 | Штуцер трубки | 2 |
| 08 | 4130192 | Штуцер трубки | 3 |
| 09 | 4148896 | Пресс-маслёнка | 2 |
| 11 | 4000854 | Зажим трубка | 2 |
| 12 | 4000862 | Зажим трубка | 5 |
| 13 | M430610 | Винт | 7 |
| 14 | 9765097 | Крышка | 1 |
| 15 | 9765098 | Крышка | 1 |
| 16 | J271020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
