Привод устройство <308> — HITACHI VR408

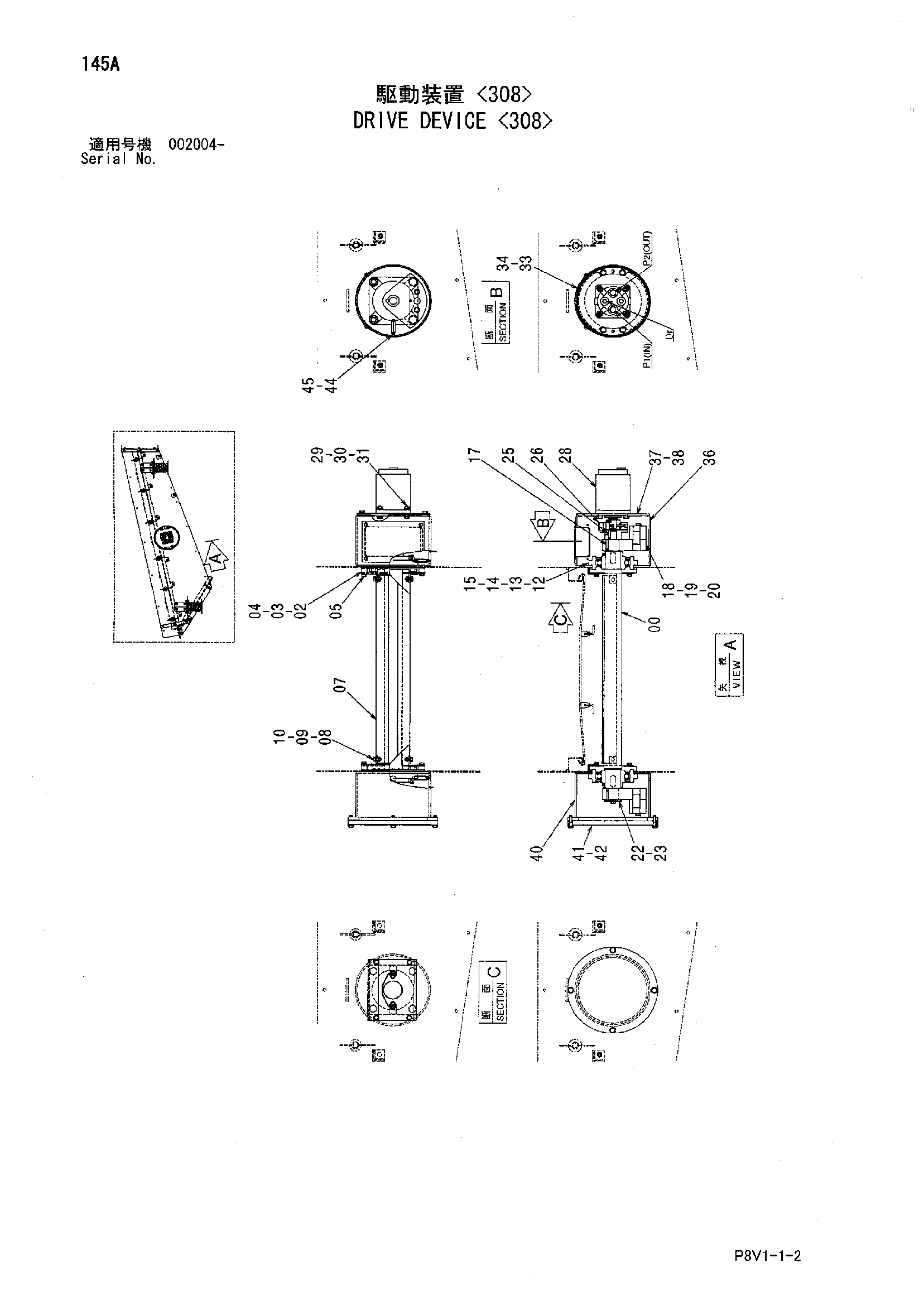

Заводская схема «Привод устройство <308>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3096889	Вал	1
02	8090369	Кронштейн	2
03	9764225	Кронштейн	2
04	4654226	Крышка	2
05	J271020	Болт с шайбой	8
05A	J901020	Болт	1
05B	J222010	Шайба	1
07	3096888	Крышка	1
08	J271025	Болт с шайбой	4
08A	J901025	Болт	1
08B	J222010	Шайба	1
09	A590110	Плоская шайба	4
10	J950010	Гайка	4
12	4485150	Подшипник. блок	2
13	J922060	Болт	8
14	A590120	Плоская шайба	8
15	J950020	Гайка	8
17	94-2305	Шпонка	2
18	3096890	Груз	2
19	9764222	Груз	2
20	J271280	Болт с шайбой	4
20A	J901280	Болт	1
20B	J222012	Шайба	1
22	4485144	Пластина	1
23	J271020	Болт с шайбой	1
23A	J901020	Болт	1
23B	J222010	Шайба	1
25	94-2278	Шпонка	1
26	4666942	Муфта резиновый	1
28	4396127	Гидромотор	1
29	J271245	Болт с шайбой	4
29A	J901245	Болт	1
29B	J222012	Шайба	1
30	A590112	Плоская шайба	4
31	J950012	Гайка	4
33	3099782	Крышка	1
34	J260816	Болт с шайбой	4
34A	J900816	Болт	1
34B	A590108	Плоская шайба	1
36	8108506	Крышка	1
37	4666973	Крышка	1
38	J271230	Болт с шайбой	4
38A	J901230	Болт	1
38B	J222012	Шайба	1
40	8108510	Крышка	1
41	4666968	Крышка	1
42	J271245	Болт с шайбой	4
42A	J901245	Болт	1
42B	J222012	Шайба	1
44	4241267	Переходник	2
45	J75481	Пресс-маслёнка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
