Основной конвейер трубопроводы — HITACHI VR408

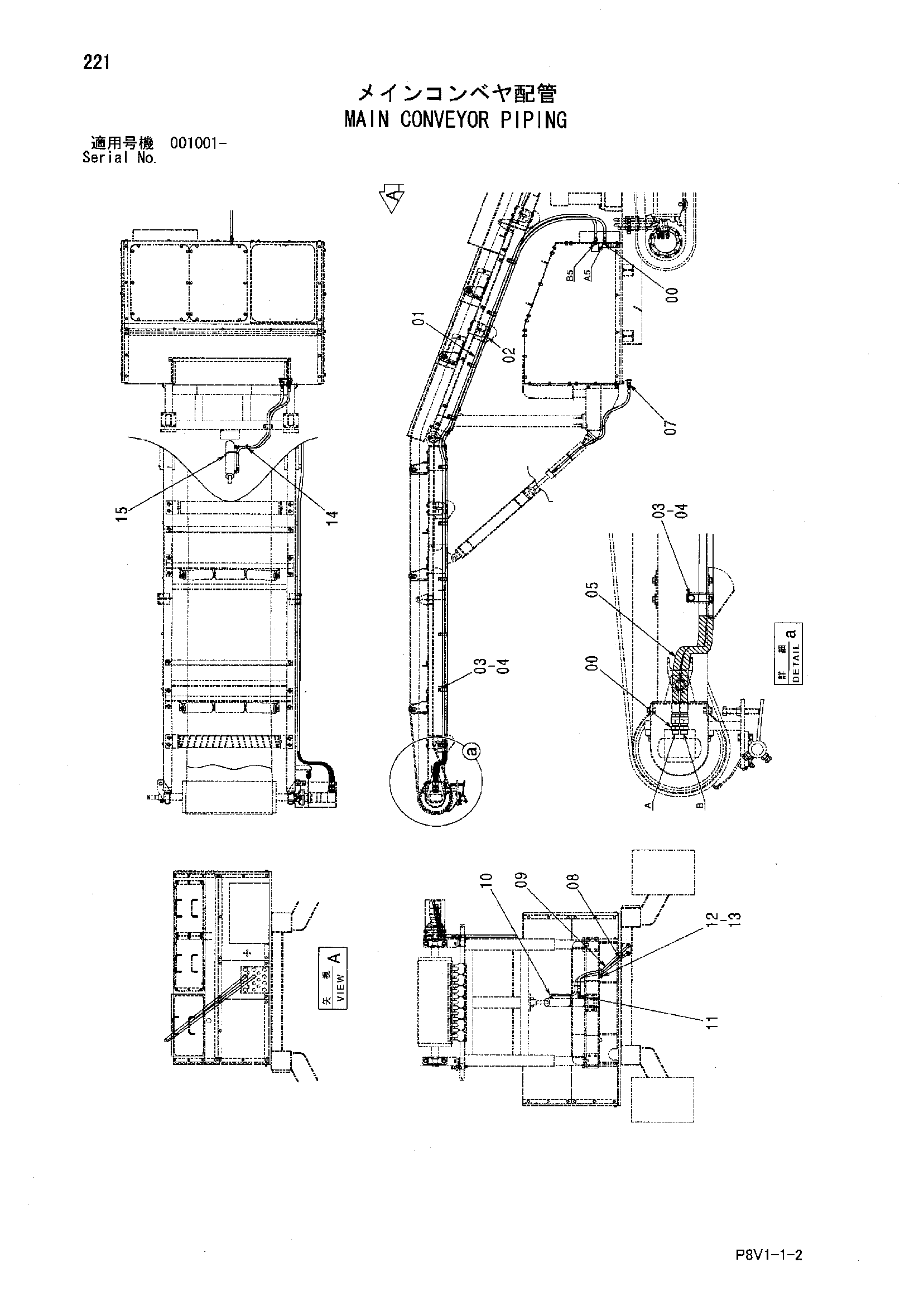

Заводская схема «Основной конвейер трубопроводы» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4642973 | Шланг | 1 |
| 02 | 4642973 | Шланг | 1 |
| 03 | 4190266 | Зажим | 10 |
| 04 | J271020 | Болт с шайбой | 10 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4327294 | Защитный кожух | 2 |
| 07 | A852143 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4305233 | Шланг | 1 |
| 09 | 4305229 | Шланг | 1 |
| 10 | 4215652 | Угловой штуцер | 1 |
| 11 | 4215648 | Адаптер | 1 |
| 12 | 4190282 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
