Основной конвейер в сборе — HITACHI VR408

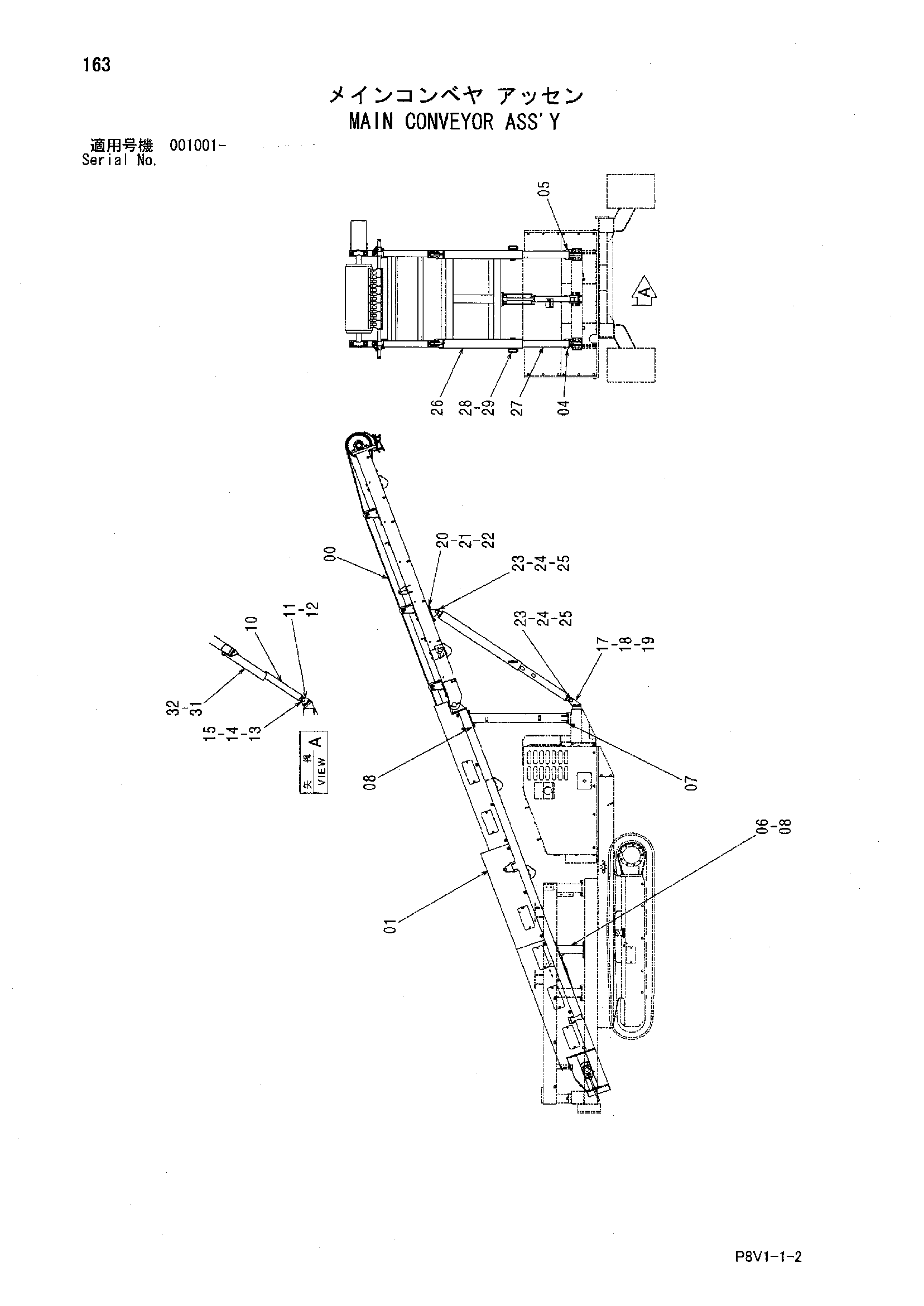

Заводская схема «Основной конвейер в сборе» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8097693 | Стойка | 1 |
| 05 | 8097496 | Стойка | 1 |
| 06 | 9763032 | Стойка | 2 |
| 07 | J271230 | Болт с шайбой | 8 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J281240 | Болт с шайбой | 12 |
| 08A | J901240 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 4623345 | Гидроцилиндр | 1 |
| 11 | 9763033 | Кронштейн | 2 |
| 12 | J271230 | Болт с шайбой | 8 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4623684 | Палец | 2 |
| 14 | A590130 | Плоская шайба | 2 |
| 15 | A765063 | Шплинт | 2 |
| 17 | 9764361 | Кронштейн | 2 |
| 17 | 9767079 | Кронштейн | 2 |
| 18 | J901640 | Болт | 8 |
| 19 | A590116 | Плоская шайба | 8 |
| 20 | 9764362 | Кронштейн | 2 |
| 21 | J901645 | Болт | 4 |
| 22 | A590116 | Плоская шайба | 4 |
| 23 | 4287597 | Палец | 4 |
| 24 | A590124 | Плоская шайба | 4 |
| 25 | A768050 | Шплинт | 4 |
| 26 | 7048442 | Опора | 1 |
| 27 | 8100608 | Опора | 2 |
| 28 | 9764363 | Палец | 2 |
| 29 | 4001834 | Палец кольцо | 2 |
| 31 | 4643963 | Крышка | 1 |
| 32 | J271220 | Болт с шайбой | 2 |
| 32A | J901220 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
