Экран рама <408> — HITACHI VR408

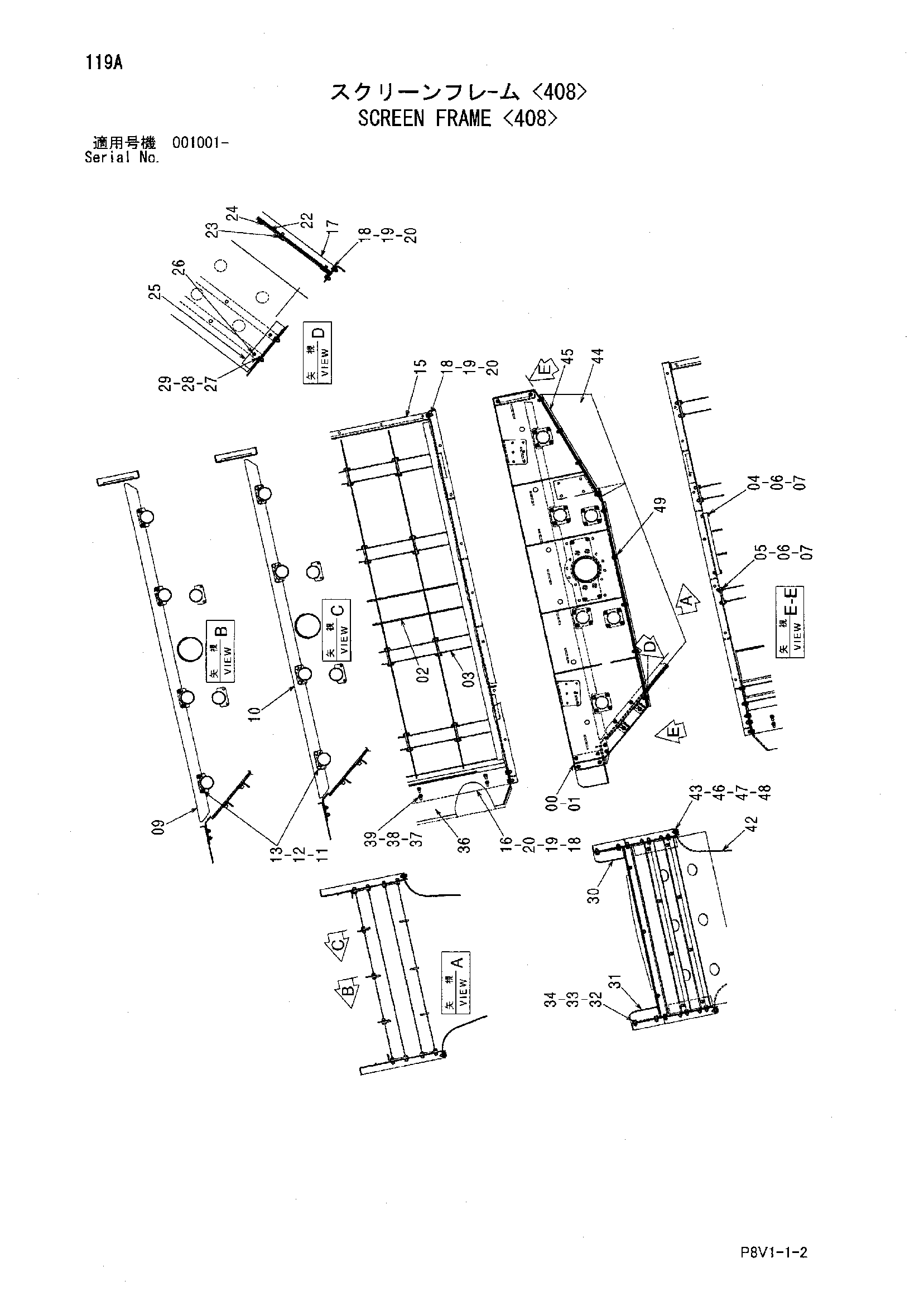

Заводская схема «Экран рама <408>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024753 | Рама боковой(правый) | 1 |
| 01 | 6024754 | Рама боковой(левый) | 1 |
| 02 | 8105458 | Трубка | 1 |
| 03 | 8105600 | Беам основной | 6 |
| 04 | J271250 | Болт с шайбой | 8 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271235 | Болт с шайбой | 48 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | A590112 | Плоская шайба | 56 |
| 07 | J950012 | Гайка | 56 |
| 09 | 4656644 | Пластина | 1 |
| 10 | 4656645 | Пластина | 2 |
| 11 | J271235 | Болт с шайбой | 24 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | A590112 | Плоская шайба | 24 |
| 13 | J950012 | Гайка | 24 |
| 15 | 8105601 | Рама задний | 1 |
| 16 | 9766325 | Кхуте | 1 |
| 17 | 9766326 | Балка | 2 |
| 18 | J271235 | Болт с шайбой | 12 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | A590112 | Плоская шайба | 12 |
| 20 | J950012 | Гайка | 12 |
| 22 | 4656641 | Пластина | 1 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4656642 | Резиновая прокладка | 1 |
| 25 | 4656643 | Пластина | 2 |
| 26 | 4432554 | Болт флусх | 4 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | A590112 | Плоская шайба | 4 |
| 29 | J950012 | Гайка | 4 |
| 30 | 4660896 | Пластина | 1 |
| 31 | 4660901 | Пластина | 1 |
| 32 | J271235 | Болт с шайбой | 8 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | A590112 | Плоская шайба | 8 |
| 34 | J950012 | Гайка | 8 |
| 36 | 4665595 | Пластина | 1 |
| 37 | 4147758 | Болт флусх | 6 |
| 38 | J222012 | Шайба | 6 |
| 39 | J950012 | Гайка | 6 |
| 42 | 4665823 | Резиновая прокладка | 2 |
| 43 | 4657373 | Пластина | 2 |
| 44 | 4665824 | Резиновая прокладка | 2 |
| 45 | 4657374 | Пластина | 2 |
| 46 | J271035 | Болт с шайбой | 16 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | A590110 | Плоская шайба | 16 |
| 48 | J950010 | Гайка | 16 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
