Гидромотор — HITACHI VR408

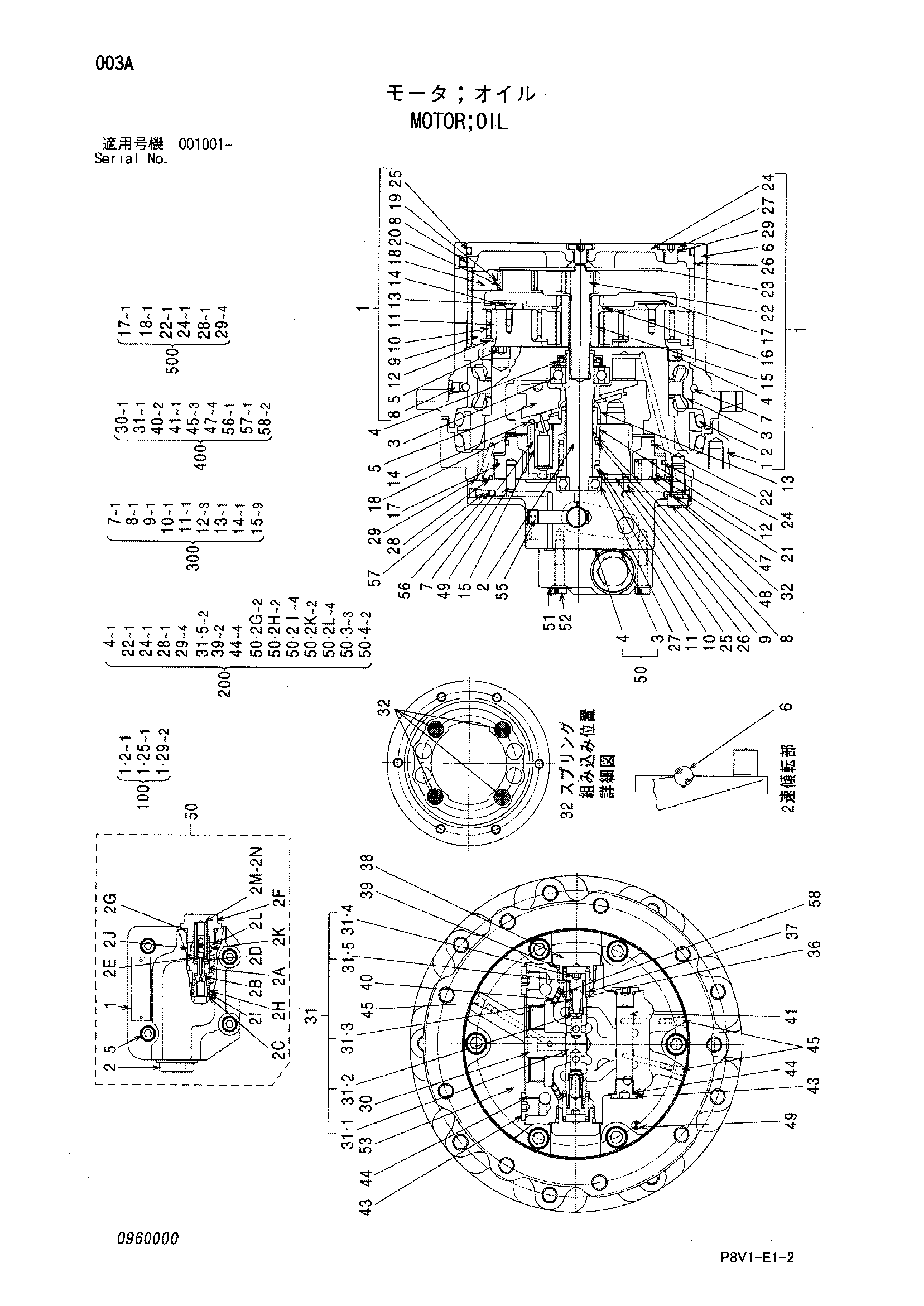

Заводская схема «Гидромотор» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4474768	Гидромотор: масляный	1
1	0964501	Шестерня короб	1
1-2	0397801	Уплотнение	2
1-3	0397802	Подшипник	1
1-4	0397803	Гайка	1
1-5	0732202	Пробка	2
1-7	0111818	Шарик	99
1-8	94-2010	Пробка	2
1-9	0732203	Планетарная шестерня	4
1-10	0732204	Игольчатый подшипник	4
1-11	0732205	Внутреннее кольцо подшипника	4
1-12	0732206	Упорная шайба	4
1-13	0397809	Упорная пластина	1
1-14	0397810	Винт	4
1-15	0732207	Солнечная шестерня	1
1-16	0251310	Стопорное кольцо	1
1-17	0831801	Держатель	1
1-18	0629703	Планетарная шестерня	3
1-19	0397814	Ролик	3
1-20	0732209	Внутреннее кольцо подшипника	3
1-22	0831802	Шестерня привод	1
1-23	0732211	Упорная пластина	1
1-23	0732212	Упорная пластина	1
1-23	0732213	Упорная пластина	1
1-24	0831803	Крышка	1
1-25	A811190	Уплотнительное кольцо	1
1-26	0397822	Провод	1
1-27	0436608	Пробка	2
1-29	957366	Уплотнительное кольцо	2
2	0629801	Вал	1
3	0397902	Шариковый подшипник	1
4	0732301	Масляное уплотнение	1
5	0964502	Пластина свасх	1
6	0732302	Стальной шарик	2
21	0832001	Пружина	8
22	0964503	Уплотнительное кольцо	1
24	0964504	Уплотнительное кольцо	1
25	0732003	Пластина клапан	1
26	0396703	Палец	1
27	0397915	Шариковый подшипник	1
28	0158833	Уплотнительное кольцо	1
29	4506407	Уплотнительное кольцо	4
31-5	4506320	Уплотнительное кольцо	2
32	0832002	Пружина	4
36	0398004	Седло пружины	2
37	0398005	Пружина	2
38	0398006	Колпачок	2
39	4506429	Уплотнительное кольцо	2
43	0311336	Пробка	4
44	4509180	Уплотнительное кольцо	4
48	0398007	Болт с внутренним шестигранником	6
49	0397910	Палец	2
50	4389141	Предохранительный клапан	1
50-1	0436605	Корпус клапан	1
50-2	4389142	Предохранительный клапан	2
50-2G	4506424	Уплотнительное кольцо	1
50-2H	4506412	Уплотнительное кольцо	1
50-2I	4027963	Опорное кольцо	2
50-2J	0629901	Поршень	1
50-2K	4506415	Уплотнительное кольцо	1
50-2L	0398010	Опорное кольцо	2
50-2M	0398011	Регулировочная шайба	1
50-2N	0472501	Регулировочная шайба	3
50-3	4506407	Уплотнительное кольцо	3
50-4	4506416	Уплотнительное кольцо	2
50-5	0310310	Болт с внутренним шестигранником	4
55	94-2011	Пробка	1
100	0964507	Комплект уплотнений	1
200	0964508	Комплект уплотнений	1
300	0964509	Блок гидроцилиндр.в сборе	1
400	0960001	Пластина в сборе	1
500	0964511	Бреак в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
