Крышка (1) — HITACHI VR408

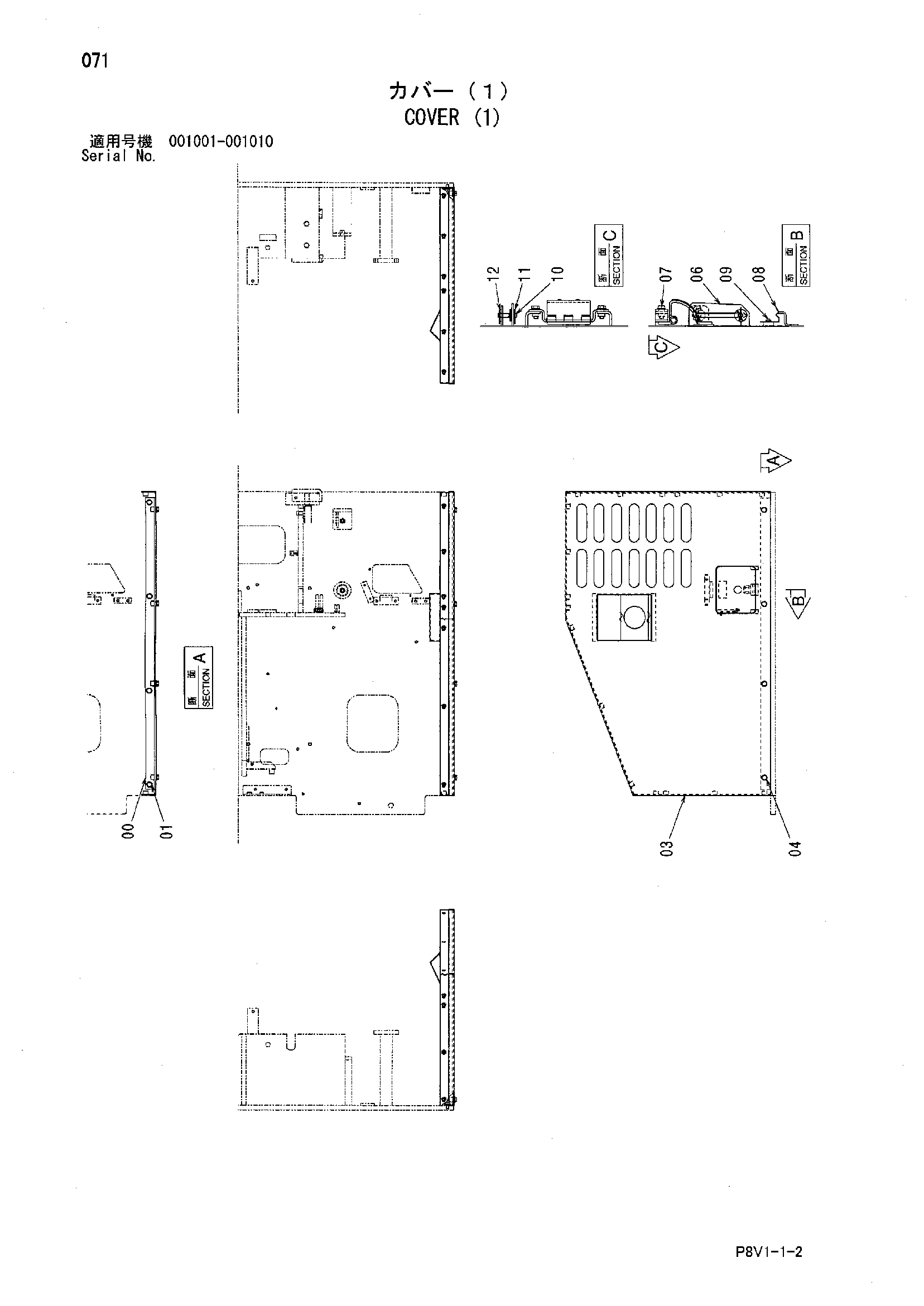

Заводская схема «Крышка (1)» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764498 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 6024762 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8100359 | Крышка | 1 |
| 07 | J260616 | Болт с шайбой | 2 |
| 07A | J900616 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | 4405877 | Пружина | 1 |
| 09 | J680408 | Винт с шайбой | 2 |
| 10 | 9743982 | Стойка | 1 |
| 11 | 4345258 | Шайба | 2 |
| 12 | 4022696 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
