Вибратор экран <308> — HITACHI VR408

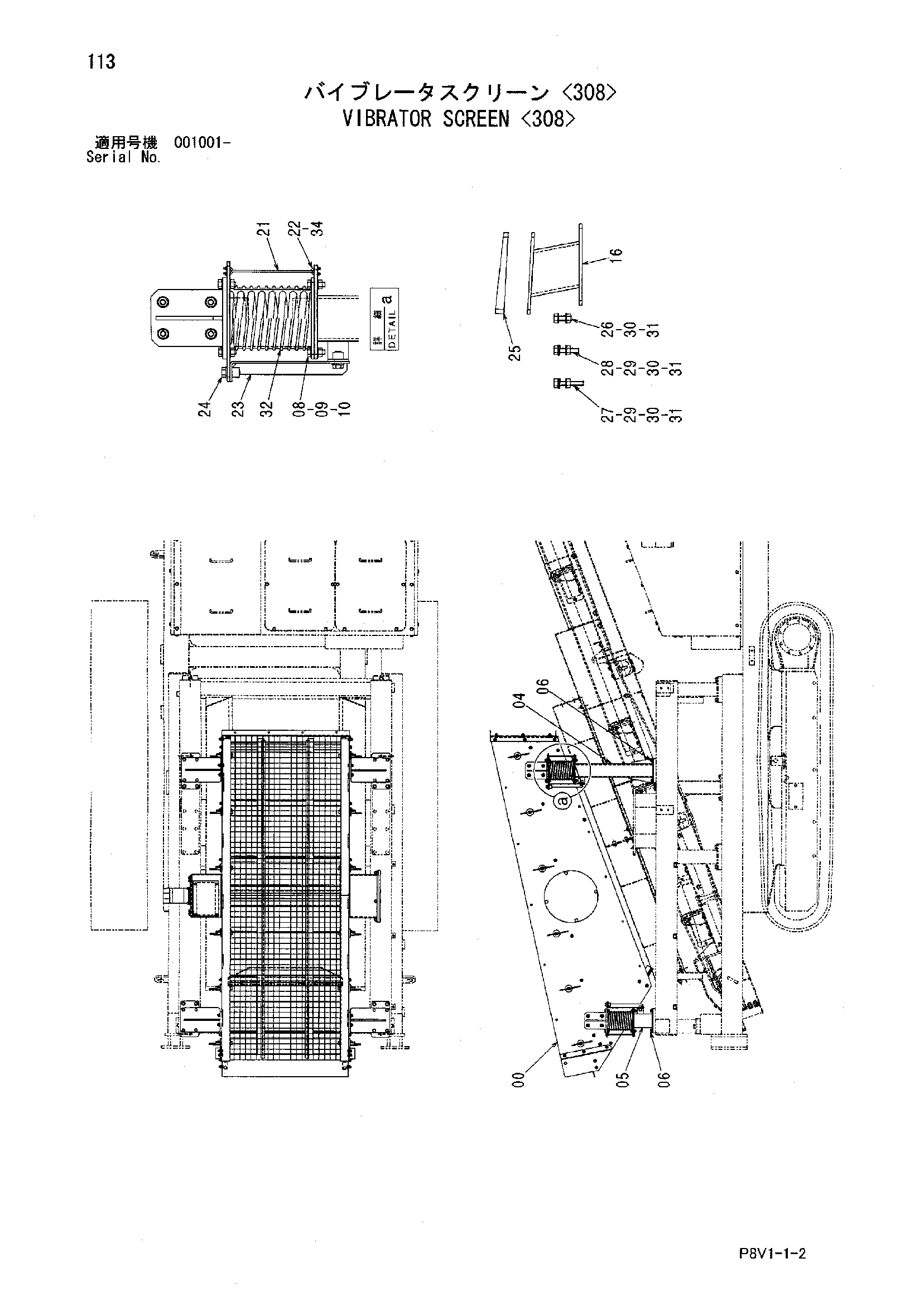

Заводская схема «Вибратор экран <308>» для HITACHI VR408. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8097733 | Стойка | 2 |
| 05 | 8097740 | Стойка | 2 |
| 06 | J271225 | Болт с шайбой | 16 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | J901030 | Болт | 16 |
| 09 | A590110 | Плоская шайба | 32 |
| 10 | J950010 | Гайка | 16 |
| 16 | 8102758 | Кронштейн | 2 |
| 21 | 4646103 | Канат провод | 4 |
| 22 | 958344 | Зажим канат | 8 |
| 23 | 8102968 | Кронштейн | 4 |
| 24 | J271235 | Болт с шайбой | 16 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4646101 | Пластина | 2 |
| 26 | J271030 | Болт с шайбой | 8 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J901055 | Болт | 4 |
| 28 | J901045 | Болт | 4 |
| 29 | 4646102 | Шайба уклон | 8 |
| 30 | A590110 | Плоская шайба | 24 |
| 31 | J950010 | Гайка | 16 |
| 32 | 4634100 | Крышка H0SE | 4 |
| 34 | A590105 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
