Электрооборудование (экран) — HITACHI VR408-2

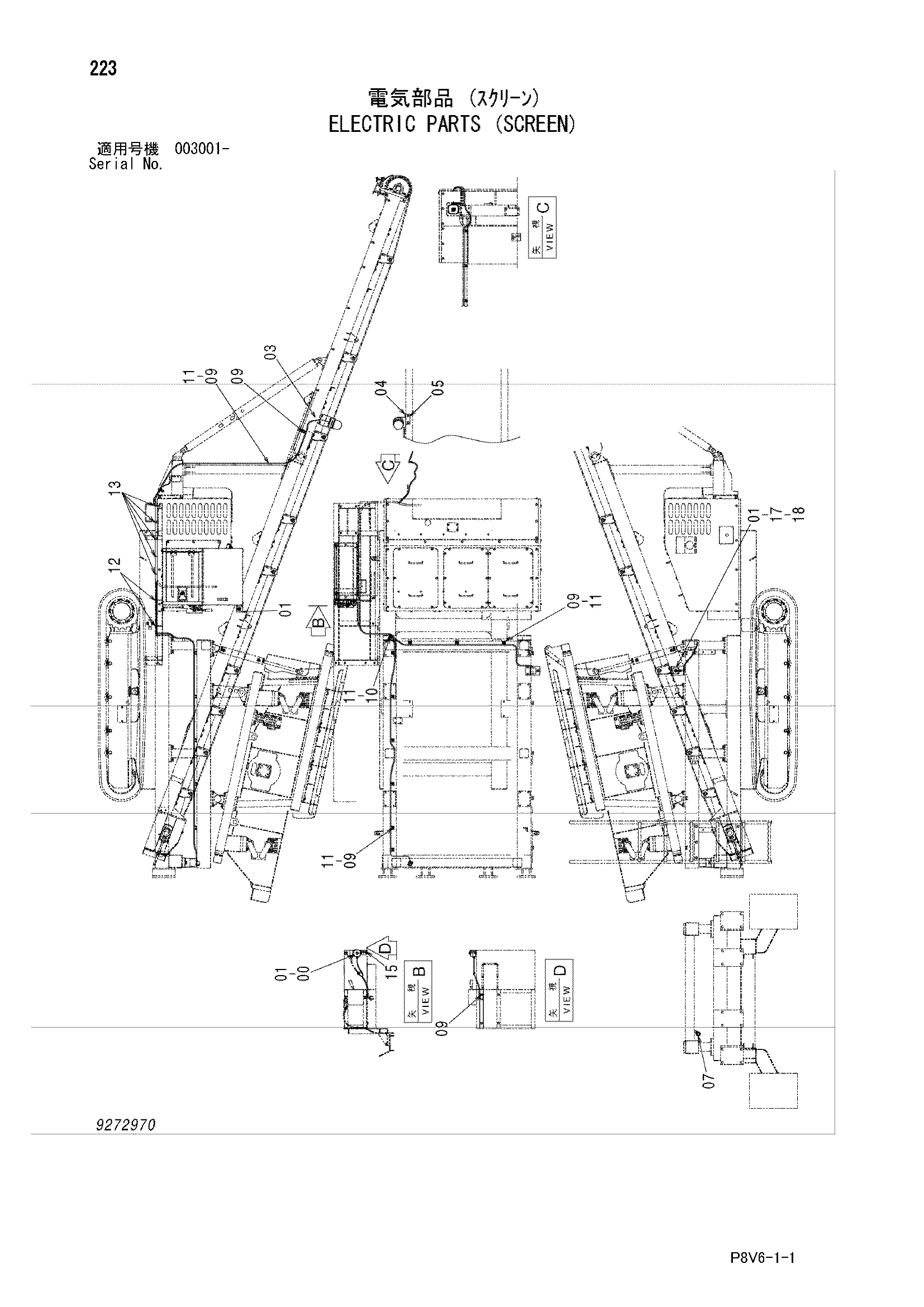

Заводская схема «Электрооборудование (экран)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448265 | Короб управление | 1 |
| 01 | J450412 | Винт с шайбой | 6 |
| 03 | 4619824 | Фонарь воркинг | 1 |
| 04 | 4457751 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4644327 | Сигнализация | 1 |
| 09 | 4190261 | Зажим | 15 |
| 10 | 4192018 | Зажим | 1 |
| 11 | J271020 | Болт с шайбой | 14 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4055311 | Ленточный зажим | 2 |
| 13 | 4055312 | Ленточный зажим | 5 |
| 15 | 3098289 | Уровень | 1 |
| 15A | A590904 | Пружинная шайба | 3 |
| 15B | M500403 | Гайка | 6 |
| 17 | 4665613 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
