Головка фильтр (финес конвейер) — HITACHI VR408-2

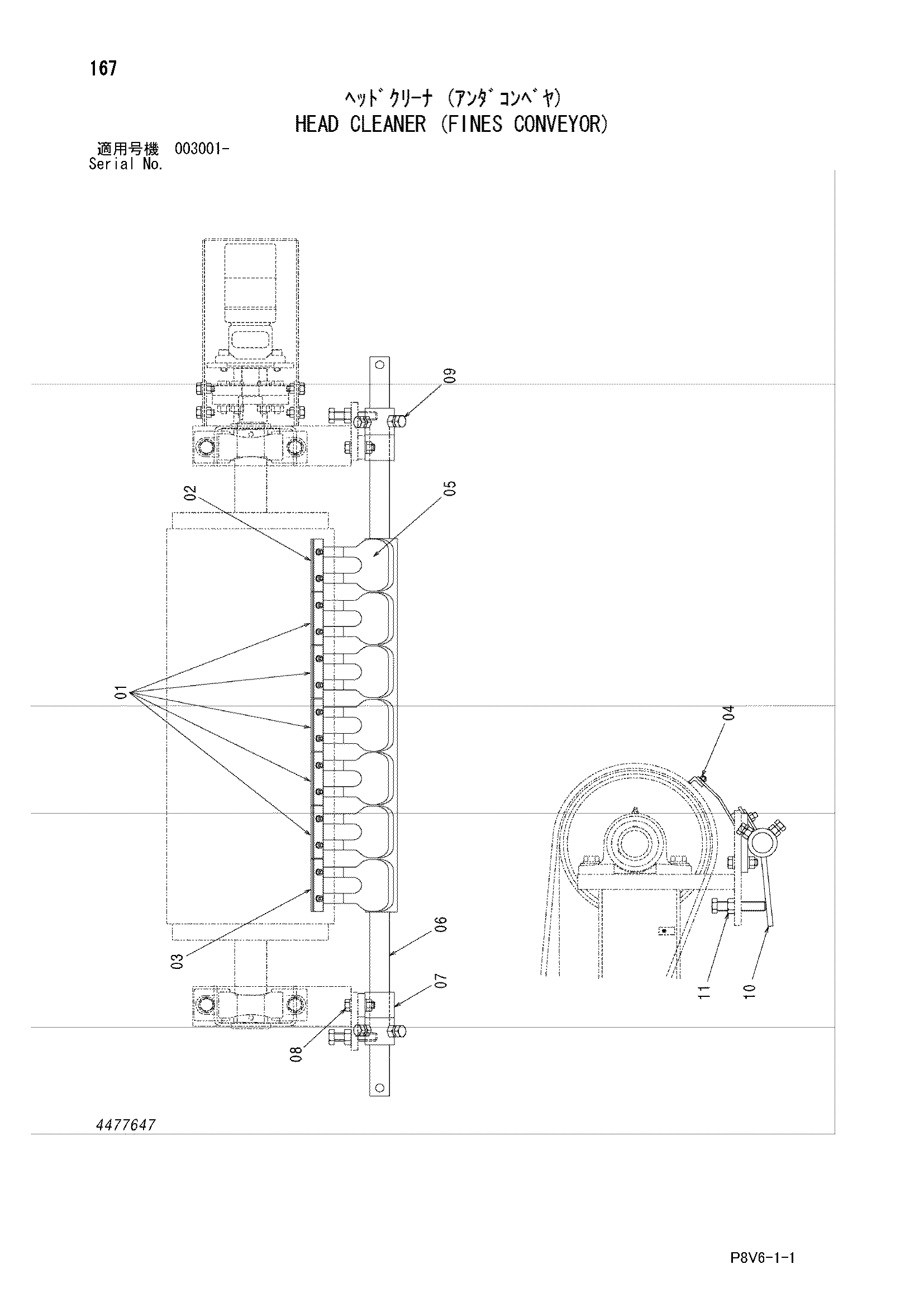

Заводская схема «Головка фильтр (финес конвейер)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4477647 | Фильтр в сборе | 1 | |
| 01 | 4646637 | Кхип | 5 |
| 02 | 4646638 | Кхип | 1 |
| 03 | 4646639 | Кхип | 1 |
| 04 | 4646640 замена: M470620 | Болт комплект | 14 |
| 04 | 4646640 замена: A590906 | Болт комплект | 14 |
| 04 | 4646640 замена: M500605 | Болт комплект | 14 |
| 05 | 4631957 | Амортизатор | 7 |
| 06 | 4646642 | Корпус | 1 |
| 07 | 9763872 | Кронштейн | 2 |
| 08 | 4646750 замена: J901245 | Болт комплект | 4 |
| 08 | 4646750 замена: A590112 | Болт комплект | 4 |
| 08 | 4646750 замена: J950012 | Болт комплект | 4 |
| 09 | 4646645 замена: J901225 | Болт комплект | 4 |
| 09 | 4646645 замена: J950012 | Болт комплект | 4 |
| 10 | 9763873 | Рычаг | 2 |
| 11 | 4646751 замена: M261690 | Болт регулировочный | 2 |
| 11 | 4646751 замена: J950016 | Болт регулировочный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
