Финес конвейер трубопроводы системы смазки — HITACHI VR408-2

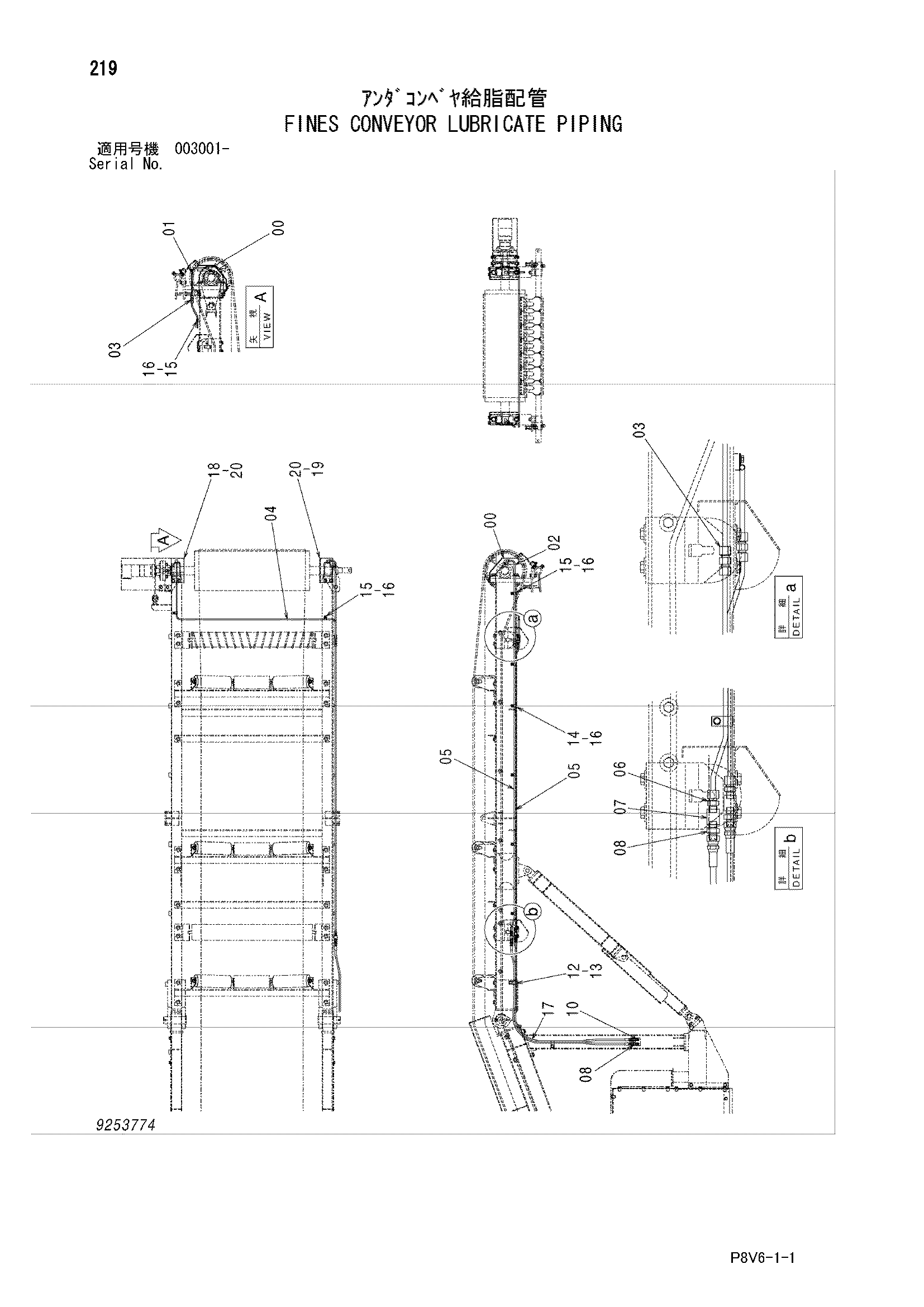

Заводская схема «Финес конвейер трубопроводы системы смазки» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4130174 | Штуцер трубки | 2 |
| 01 | 4642920 | Трубка | 1 |
| 02 | 4642921 | Трубка | 1 |
| 03 | 4130192 | Штуцер трубки | 3 |
| 04 | 4642922 | Трубка | 1 |
| 05 | 4642923 | Трубка | 2 |
| 06 | 4130169 | Штуцер трубки | 2 |
| 07 | 94-0675 | Разъём S | 2 |
| 08 | 4154651 | Адаптер | 4 |
| 10 | J75482 | Пресс-маслёнка | 2 |
| 12 | 4192018 | Зажим | 2 |
| 13 | J271016 | Болт с шайбой | 2 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4000862 | Зажим трубка | 5 |
| 15 | 4000854 | Зажим трубка | 3 |
| 16 | J260612 | Болт с шайбой | 8 |
| 16A | J900612 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | 4308677 | Нейлоновый шланг | 2 |
| 18 | 9765097 | Крышка | 1 |
| 19 | 9765098 | Крышка | 1 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
