Основные гидролинии (2) — HITACHI VR408-2

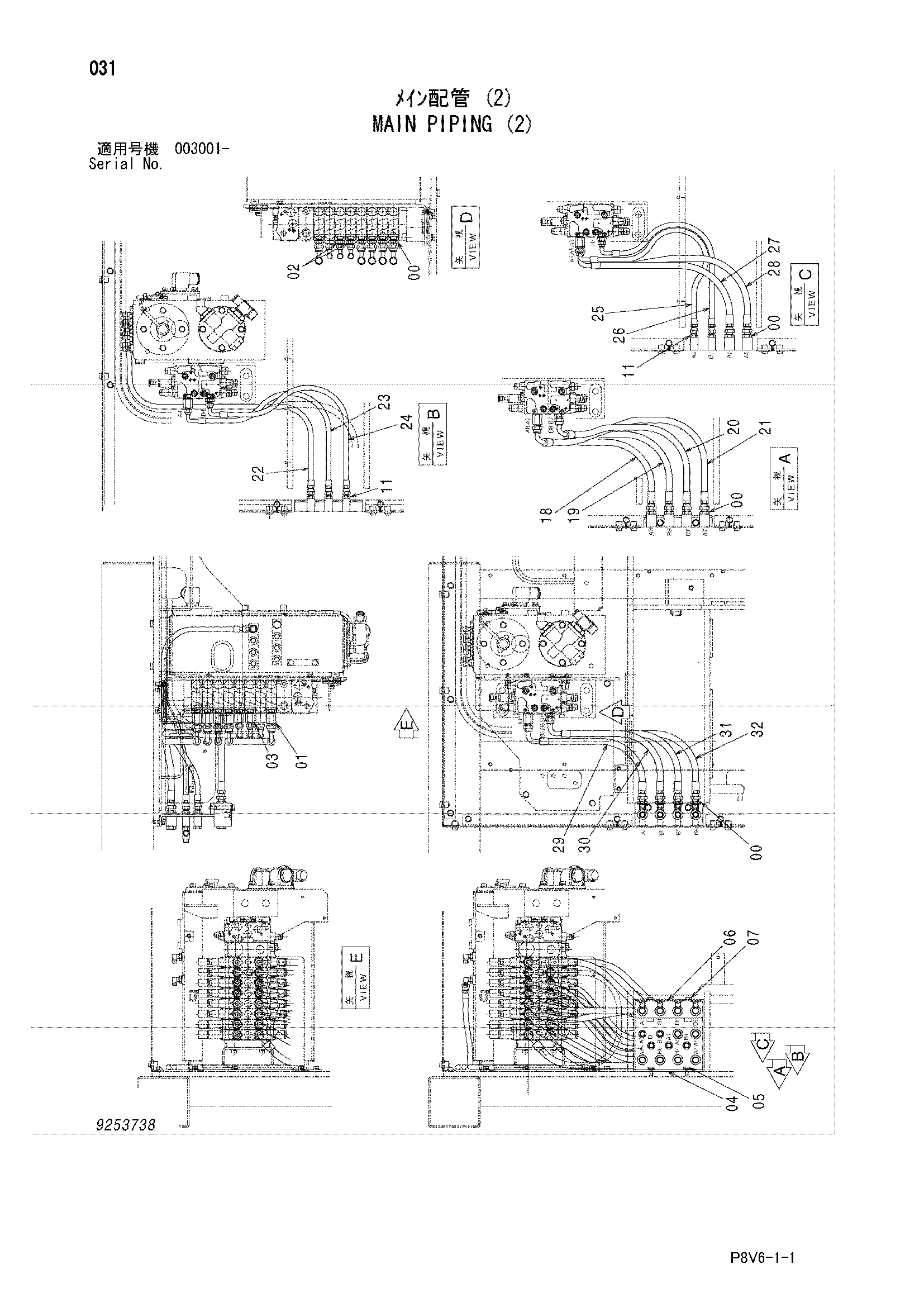

Заводская схема «Основные гидролинии (2)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 15 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4408125 | Адаптер | 5 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4368204 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4368207 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 8102386 | Блок | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 3102921 | Блок | 1 |
| 07 | J271080 | Болт с шайбой | 2 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 4042031 | Адаптер | 5 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 10 |
| 18 | 4643137 | Шланг | 1 |
| 19 | 4643138 | Шланг | 1 |
| 20 | 4643139 | Шланг | 1 |
| 21 | 4643140 | Шланг | 1 |
| 22 | 4643132 | Шланг | 1 |
| 23 | 4643133 | Шланг | 1 |
| 24 | 4643134 | Шланг | 1 |
| 25 | 4643135 | Шланг | 1 |
| 26 | 4643136 | Шланг | 1 |
| 27 | 4643141 | Шланг | 1 |
| 28 | 4643142 | Шланг | 1 |
| 29 | 4643143 | Шланг | 1 |
| 30 | 4643144 | Шланг | 1 |
| 31 | 4643145 | Шланг | 1 |
| 32 | 4643146 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
