Экран рама <408> — HITACHI VR408-2

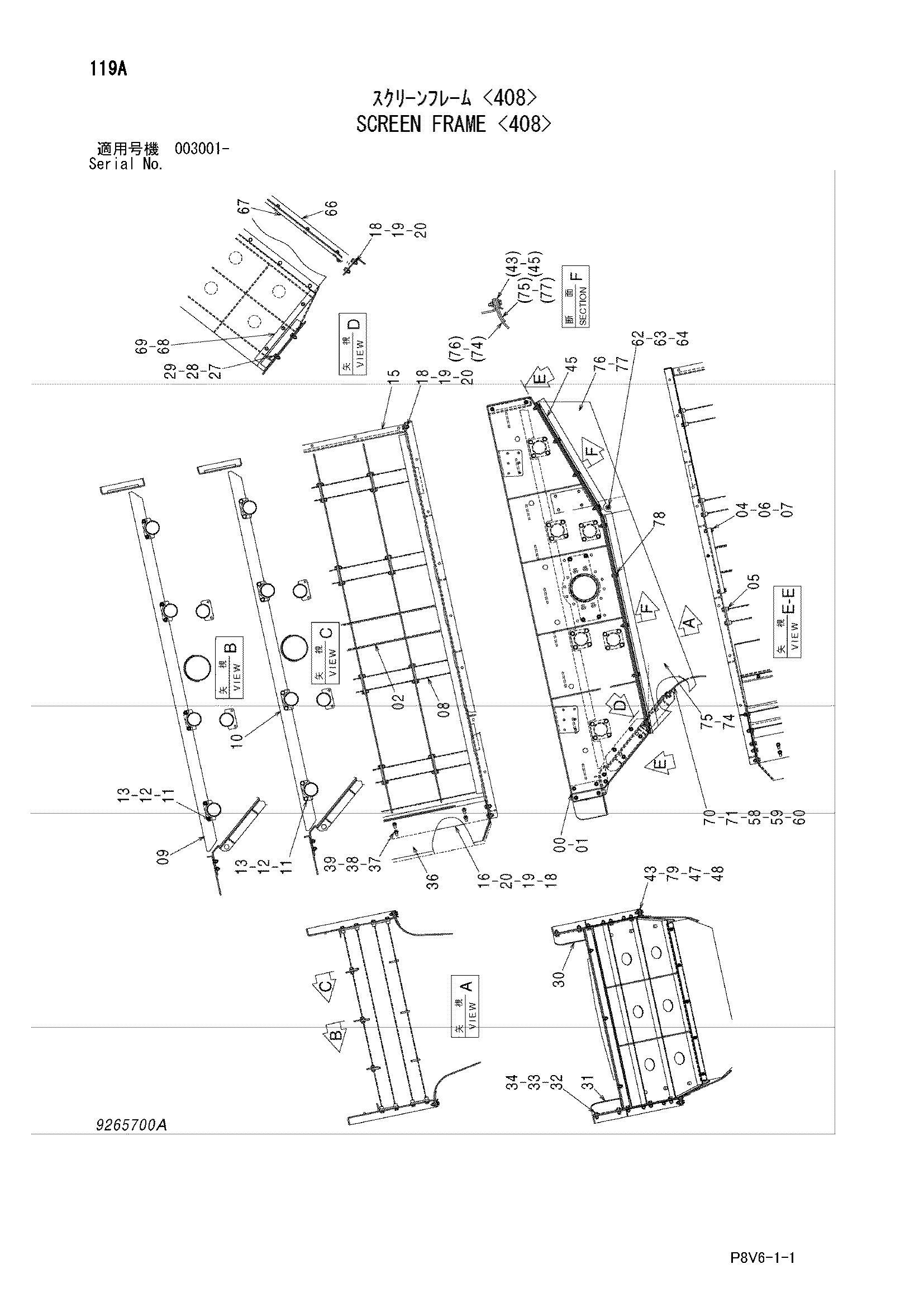

Заводская схема «Экран рама <408>» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024753 | Рама боковой(правый) | 1 |
| 01 | 6024754 | Рама боковой(левый) | 1 |
| 02 | 8105458 | Трубка | 1 |
| 04 | J271250 | Болт с шайбой | 8 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271235 | Болт с шайбой | 48 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | A590112 | Плоская шайба | 8 |
| 07 | J950012 | Гайка | 8 |
| 08 | 8112599 | Беам основной | 6 |
| 09 | 4656644 | Пластина | 1 |
| 10 | 4656645 | Пластина | 2 |
| 11 | J271235 | Болт с шайбой | 24 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | A590112 | Плоская шайба | 24 |
| 13 | J950012 | Гайка | 24 |
| 15 | 8105601 | Рама задний | 1 |
| 16 | 9766325 | Кхуте | 1 |
| 18 | J271235 | Болт с шайбой | 12 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | A590112 | Плоская шайба | 12 |
| 20 | J950012 | Гайка | 12 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | A590112 | Плоская шайба | 4 |
| 29 | J950012 | Гайка | 4 |
| 30 | 4660896 | Пластина | 1 |
| 31 | 4660901 | Пластина | 1 |
| 32 | J271235 | Болт с шайбой | 8 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | A590112 | Плоская шайба | 8 |
| 34 | J950012 | Гайка | 8 |
| 36 | 4665595 | Пластина | 1 |
| 37 | 4147758 | Болт флусх | 6 |
| 38 | J222012 | Шайба | 6 |
| 39 | J950012 | Гайка | 6 |
| 43 | 4657373 | Пластина | 2 |
| 45 | 4657374 | Пластина | 2 |
| 47 | A590110 | Плоская шайба | 16 |
| 48 | J950010 | Гайка | 16 |
| 58 | J271035 | Болт с шайбой | 5 |
| 58A | J901035 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J222010 | Шайба | 5 |
| 60 | J950010 | Гайка | 5 |
| 62 | J281030 | Болт с шайбой | 2 |
| 62A | J901030 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 63 | J217083 | Шайба | 2 |
| 64 | M660010 | U-образная гайка | 2 |
| 66 | 7054820 | Кхуте | 1 |
| 67 | 4683416 | Резиновая прокладка | 1 |
| 68 | 4683420 | Штанга плоский | 2 |
| 69 | J271040 | Болт с шайбой | 6 |
| 69A | J901040 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 4684869 | Резиновая прокладка | 1 |
| 71 | 4683448 | Штанга плоский | 1 |
| 74 | 4683733 | Резиновая прокладка | 2 |
| 75 | 4683754 | Резиновая прокладка | 2 |
| 76 | 4683734 | Резиновая прокладка | 2 |
| 77 | 4683755 | Резиновая прокладка | 2 |
| 78 | J271030 | Болт с шайбой | 2 |
| 78A | J901030 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 79 | J271045 | Болт с шайбой | 16 |
| 79A | J901045 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
