Конвейер рычаг (2) — HITACHI VR408-2

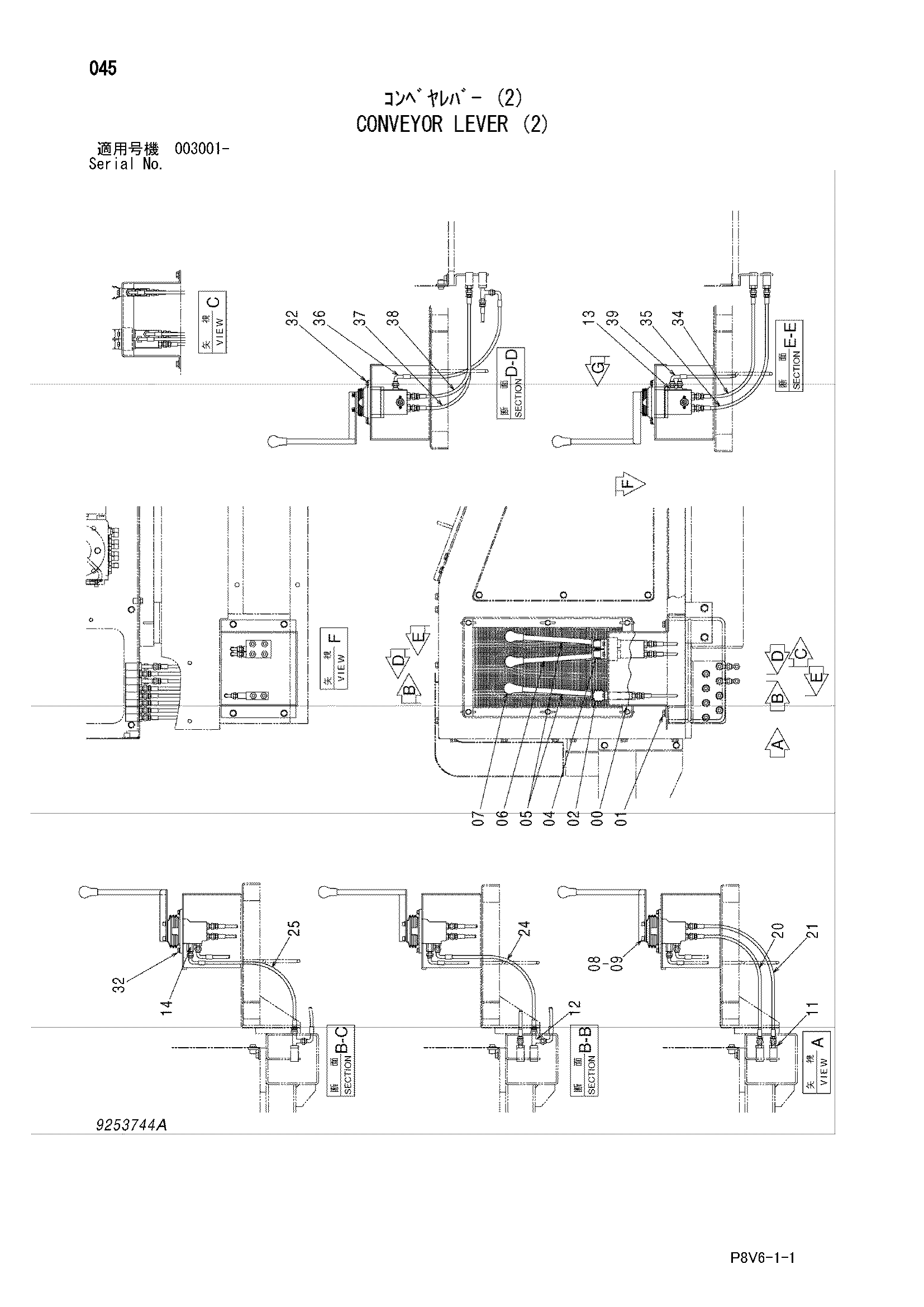

Заводская схема «Конвейер рычаг (2)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102548 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4600430 | Пилотный клапан | 1 |
| 03 | J260825 | Болт с шайбой | 6 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4467243 | Пилотный клапан | 1 |
| 05 | 8097478 | Рычаг | 2 |
| 06 | 8097475 | Рычаг | 1 |
| 07 | 4399121 | Рукоятка | 3 |
| 08 | J780816 | Болт с внутренним шестигранником | 6 |
| 09 | A590908 | Пружинная шайба | 6 |
| 11 | A852132 | Адаптер | 6 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852432 | Тройник | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 9 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4270517 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4643591 | Шланг | 1 |
| 19 | 4643592 | Шланг | 1 |
| 20 | 4643593 | Шланг | 1 |
| 21 | 4643594 | Шланг | 1 |
| 22 | 4643595 | Шланг | 1 |
| 23 | 4643596 | Шланг | 1 |
| 24 | 4643597 | Шланг | 1 |
| 25 | 4643598 | Шланг | 1 |
| 26 | 4643599 | Шланг | 1 |
| 27 | 4643600 | Шланг | 1 |
| 29 | 4055311 | Ленточный зажим | 20 |
| 31 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
