Над сизе конвейер трубопроводы (2) — HITACHI VR408-2

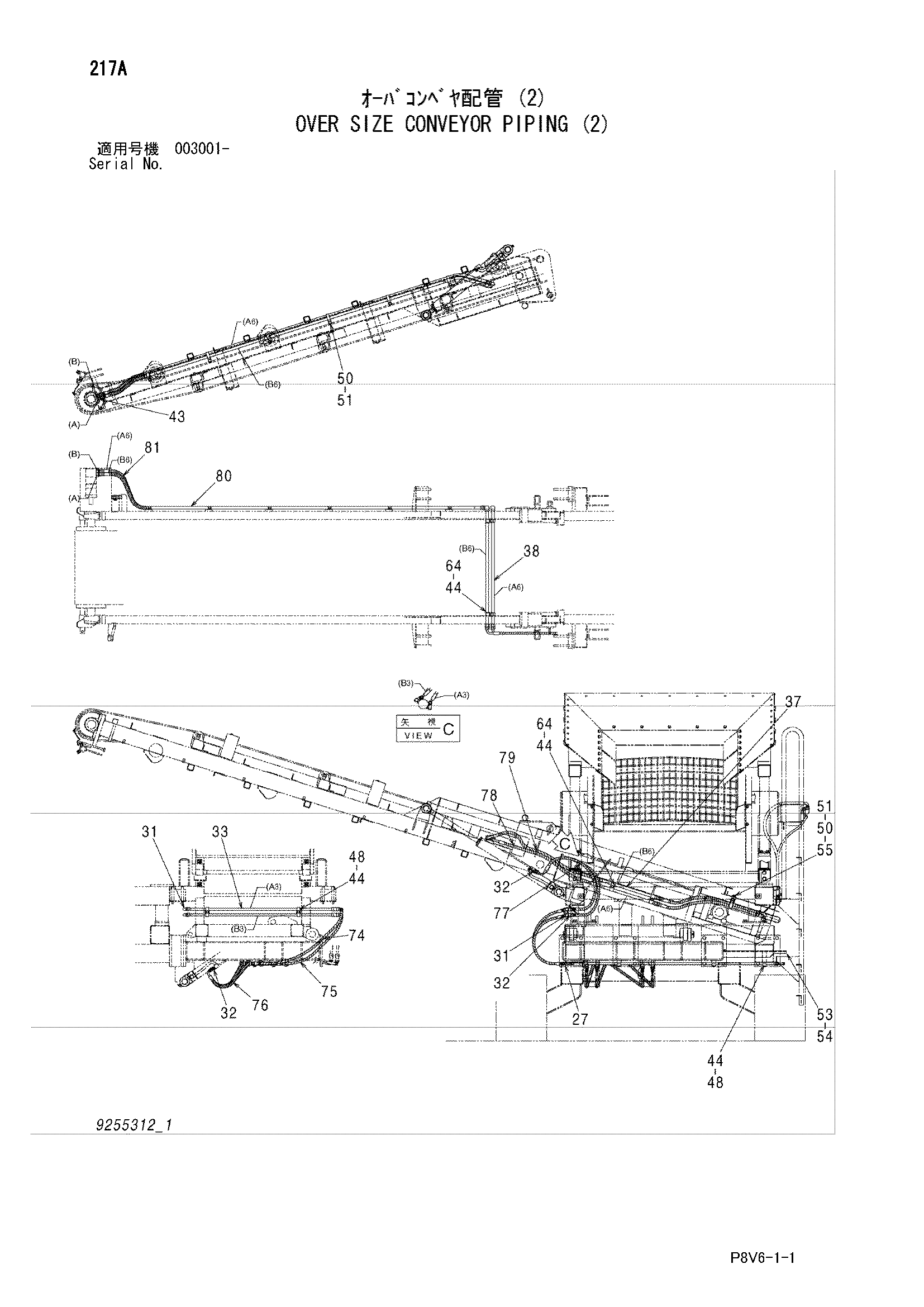

Заводская схема «Над сизе конвейер трубопроводы (2)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 31 | A852333 | Угловой штуцер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 10 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 9763988 | Трубка | 2 |
| 37 | 9763965 | Трубка | 2 |
| 38 | 9764365 | Трубка | 2 |
| 43 | A852144 | Адаптер | 2 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4189858 | Хомут трубки | 12 |
| 48 | J271040 | Болт с шайбой | 8 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J271055 | Болт с шайбой | 4 |
| 49A | J901055 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4190266 | Зажим | 7 |
| 51 | J271020 | Болт с шайбой | 7 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 8102361 | Крышка | 1 |
| 54 | J271025 | Болт с шайбой | 3 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 9765099 | Кронштейн | 1 |
| 64 | J271055 | Болт с шайбой | 4 |
| 64A | J901055 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 74 | 9249608 | Шланг в сборе | 1 |
| 74A | 4305230 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 2 |
| 75 | 9258881 | Шланг в сборе | 1 |
| 75A | 4305227 | Шланг | 1 |
| 75B | 4327294 | Защитный кожух | 2 |
| 76 | 9285615 | Шланг в сборе | 4 |
| 76A | 4315334 | Шланг | 1 |
| 76B | 4327293 | Защитный кожух | 2 |
| 77 | 9285616 | Шланг в сборе | 4 |
| 77A | 4315341 | Шланг | 1 |
| 77B | 4327293 | Защитный кожух | 2 |
| 78 | 9285617 | Шланг в сборе | 1 |
| 78A | 4414335 | Шланг | 1 |
| 78B | 4327294 | Защитный кожух | 2 |
| 79 | 9285618 | Шланг в сборе | 1 |
| 79A | 4408020 | Шланг | 1 |
| 79B | 4327294 | Защитный кожух | 2 |
| 80 | 9285619 | Шланг в сборе | 1 |
| 80A | 4305289 | Шланг | 1 |
| 80B | 4327294 | Защитный кожух | 1 |
| 81 | 9285620 | Шланг в сборе | 1 |
| 81A | 4459053 | Шланг | 1 |
| 81B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
