Экран рама <308> — HITACHI VR408-2

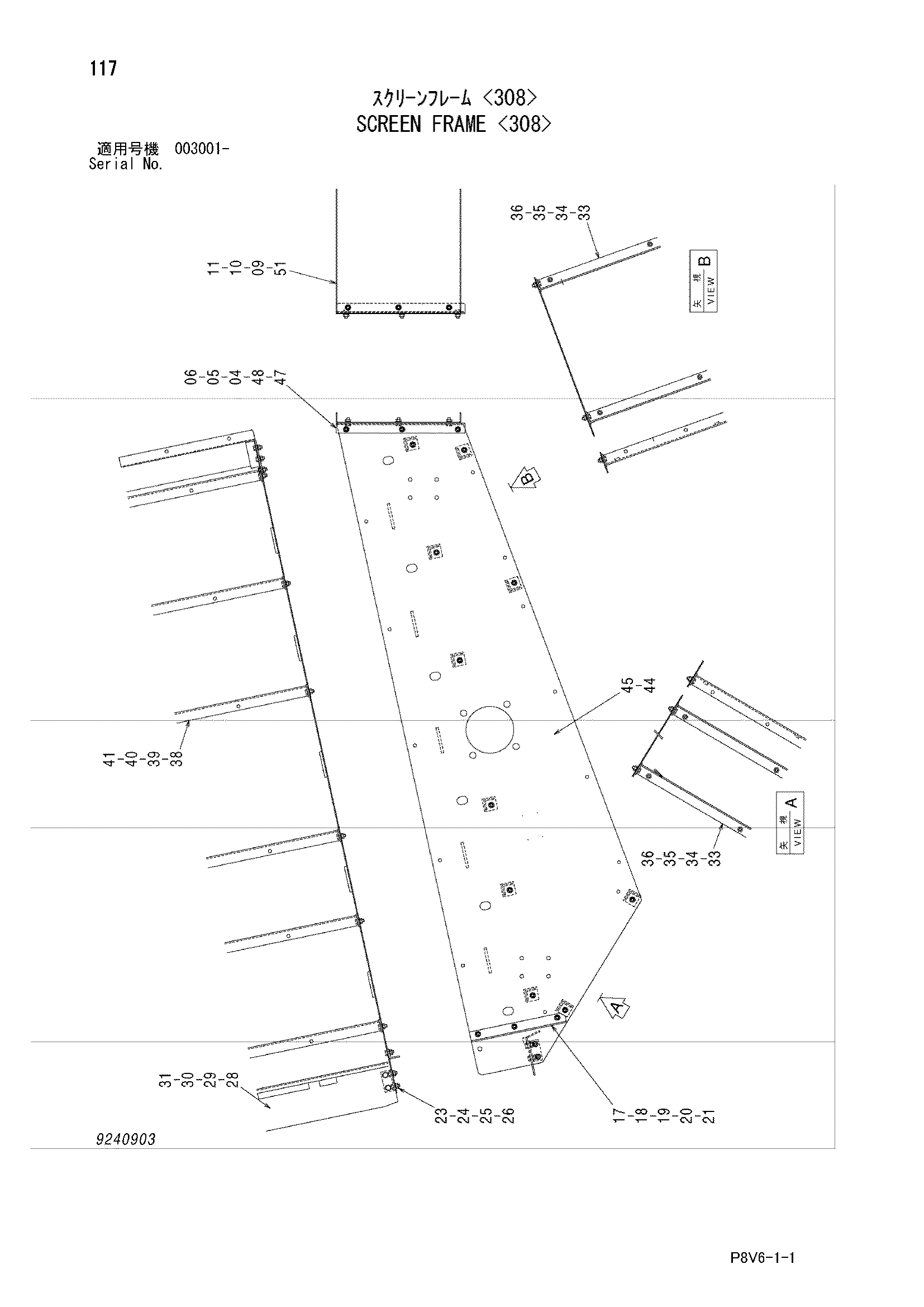

Заводская схема «Экран рама <308>» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J901025 | Болт | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 06 | J950010 | Гайка | 6 |
| 09 | J901025 | Болт | 6 |
| 10 | A590110 | Плоская шайба | 6 |
| 11 | J950010 | Гайка | 6 |
| 17 | 4622413 | Кронштейн | 1 |
| 18 | 4622414 | Кронштейн | 1 |
| 19 | J901025 | Болт | 6 |
| 20 | A590110 | Плоская шайба | 6 |
| 21 | J950010 | Гайка | 6 |
| 23 | 4485157 | Кронштейн | 2 |
| 24 | J901025 | Болт | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | J950010 | Гайка | 4 |
| 28 | 9765678 | Кхуте | 1 |
| 29 | J901025 | Болт | 4 |
| 30 | A590110 | Плоская шайба | 8 |
| 31 | J950010 | Гайка | 4 |
| 33 | 9759976 | Балка | 4 |
| 34 | J901025 | Болт | 8 |
| 35 | A590110 | Плоская шайба | 8 |
| 36 | J950010 | Гайка | 8 |
| 38 | 9759967 | Балка | 6 |
| 39 | J901025 | Болт | 12 |
| 40 | A590110 | Плоская шайба | 12 |
| 41 | J950010 | Гайка | 12 |
| 44 | 7049472 | Рама боковой | 1 |
| 45 | 7049473 | Рама боковой | 1 |
| 47 | 4644211 | Кронштейн | 1 |
| 48 | 4644212 | Кронштейн | 1 |
| 51 | 3106558 | Рама задний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
