Гидролинии хода — HITACHI VR408-2

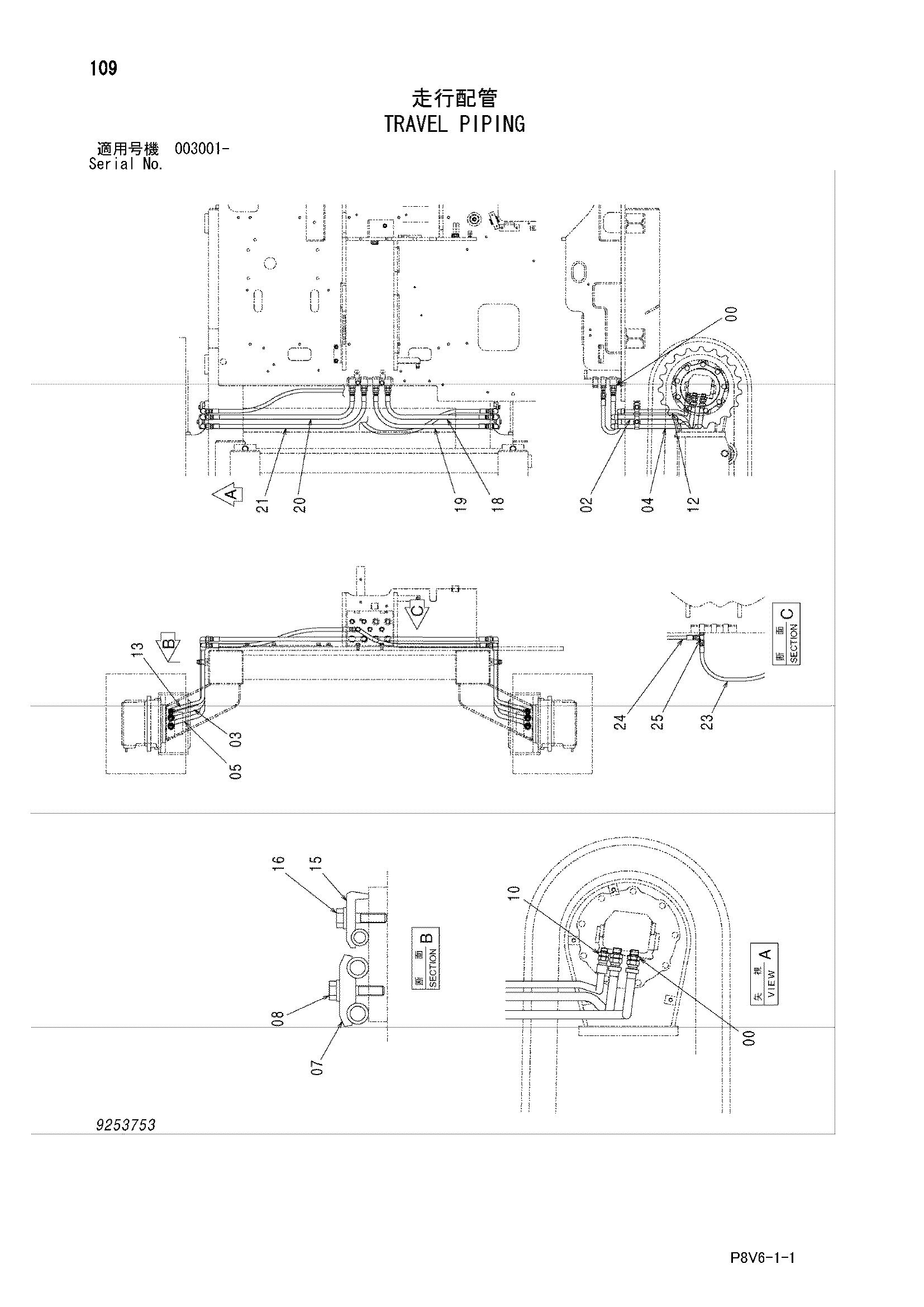

Заводская схема «Гидролинии хода» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 8102098 | Трубка | 1 |
| 03 | 8102099 | Трубка | 1 |
| 04 | 8102100 | Трубка | 1 |
| 05 | 8102101 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J271045 | Болт с шайбой | 2 |
| 08A | J901045 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 8102102 | Трубка | 1 |
| 13 | 8102103 | Трубка | 1 |
| 15 | 4138227 | Хомут трубки | 2 |
| 16 | J271040 | Болт с шайбой | 2 |
| 16A | J901040 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4644193 | Шланг | 1 |
| 19 | 4644194 | Шланг | 1 |
| 20 | 4644195 | Шланг | 1 |
| 21 | 4644196 | Шланг | 1 |
| 23 | 4269842 | Шланг | 1 |
| 24 | 4624563 | Шланг | 1 |
| 25 | A852433 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
