Основные гидролинии (1) — HITACHI VR408-2

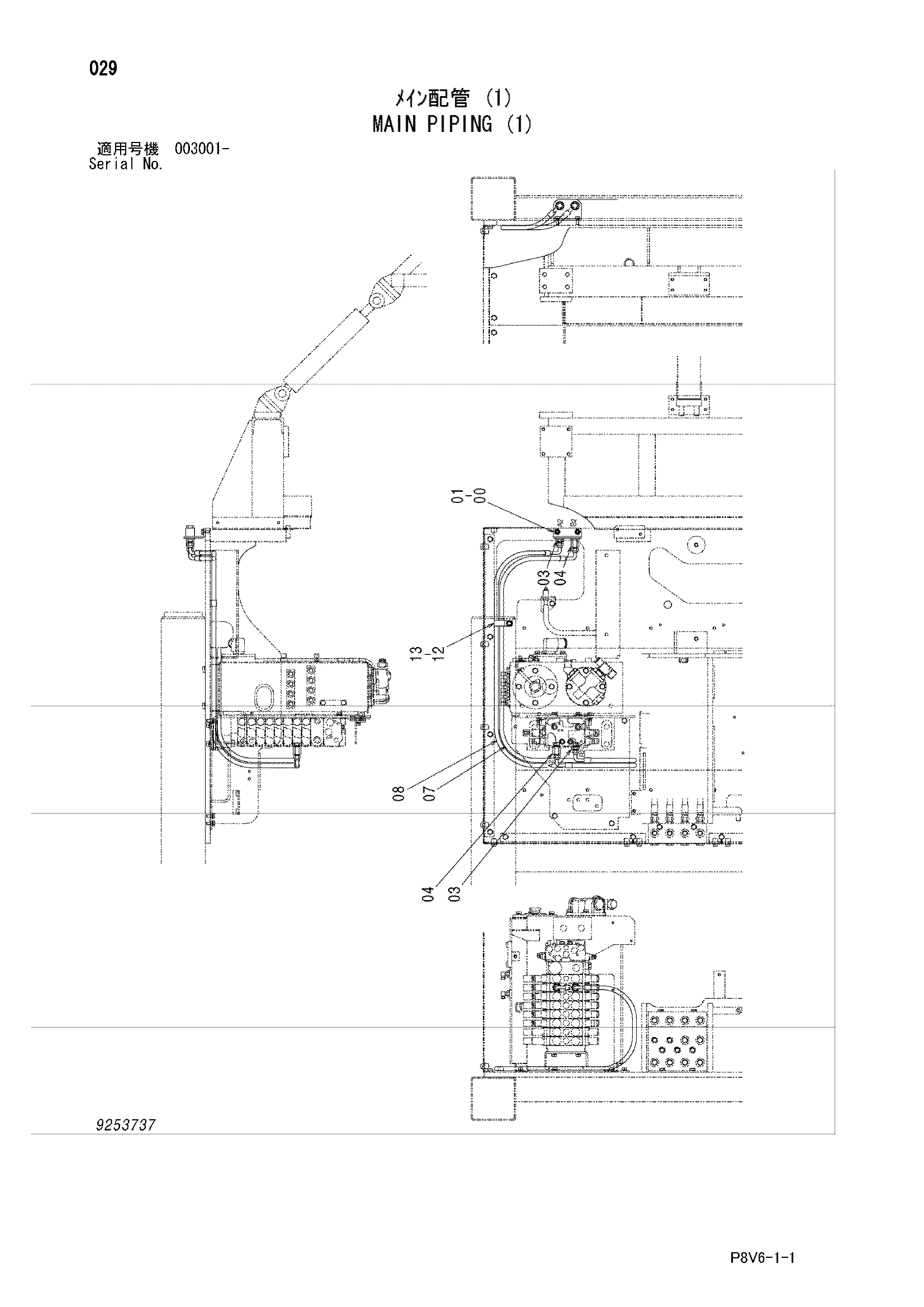

Заводская схема «Основные гидролинии (1)» для HITACHI VR408-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765114 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4368204 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4368207 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4643130 | Шланг | 1 |
| 08 | 4643131 | Шланг | 1 |
| 10 | 4055312 | Ленточный зажим | 6 |
| 12 | 4190282 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR408-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
