Основной конвейер скирт — HITACHI VR308

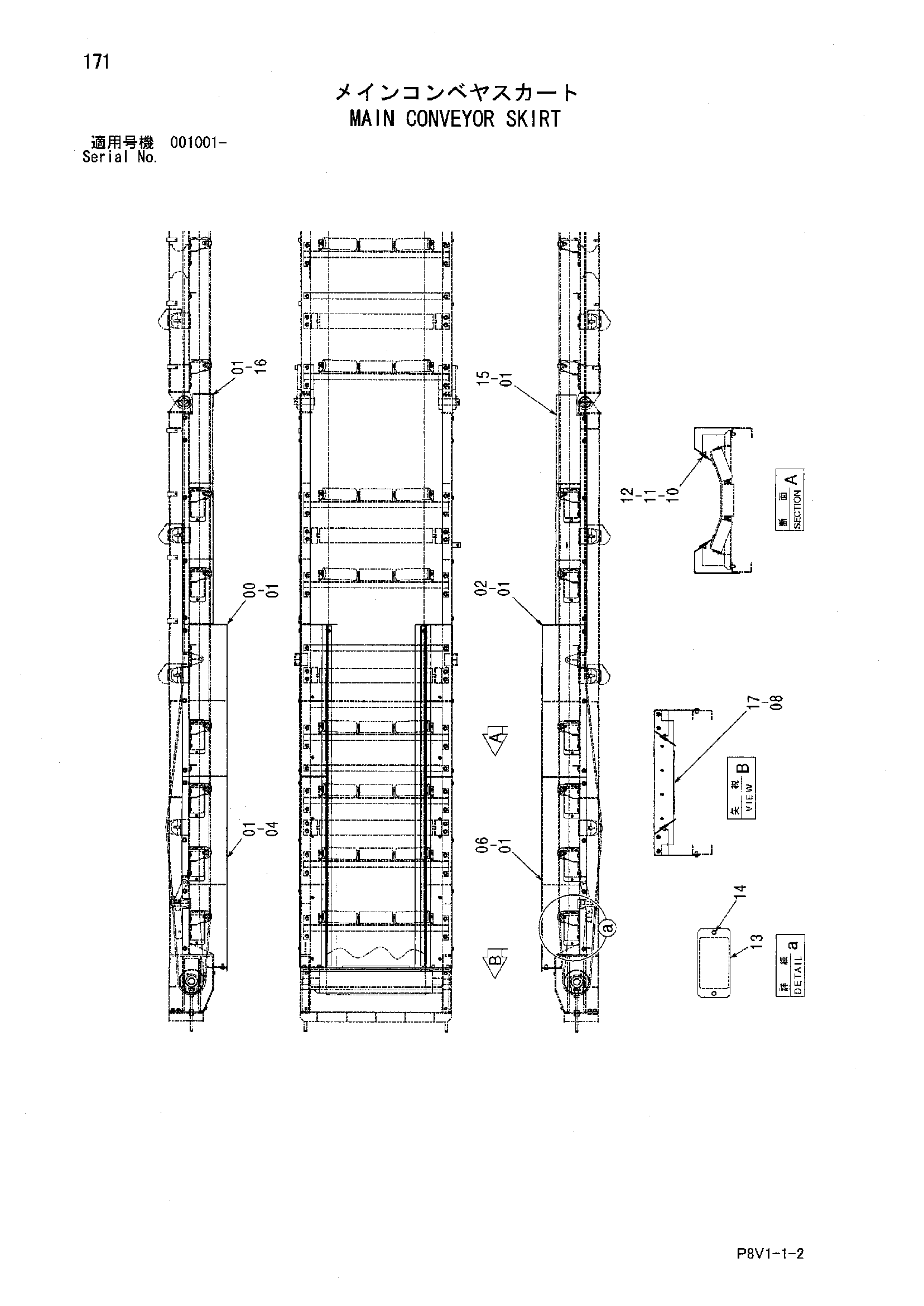

Заводская схема «Основной конвейер скирт» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049131 | Скирт | 1 |
| 01 | J281035 | Болт с шайбой | 24 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 7049132 | Скирт | 1 |
| 04 | 7049133 | Скирт | 1 |
| 06 | 7049134 | Скирт | 1 |
| 08 | 8101872 | Скирт | 1 |
| 10 | 4641641 | Резиновая прокладка | 2 |
| 11 | 4641642 | Штанга плоский | 2 |
| 12 | 4432554 | Болт флусх | 18 |
| 13 | 4641183 | Пластина | 12 |
| 14 | J260820 | Болт с шайбой | 24 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 7049129 | Крышка | 1 |
| 16 | 7049130 | Крышка | 1 |
| 17 | J281235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
