Стартер [компонент детали] — HITACHI VR308
Заводская схема «Стартер [компонент детали]» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.

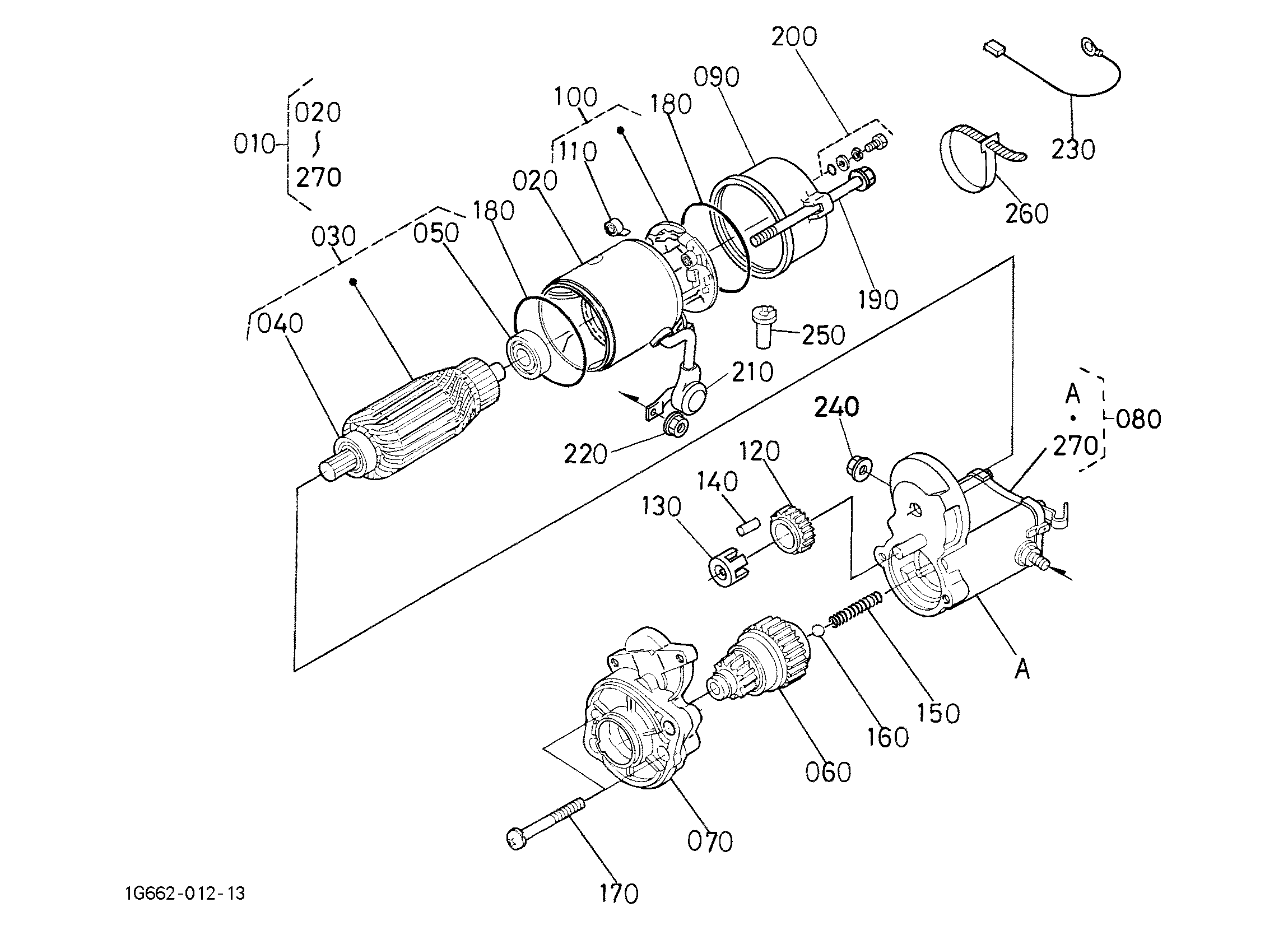

![Схема Стартер [компонент детали] HITACHI VR308](/catalog-drawings/6f/6f3de05b-b838-45bf-8643-0857e9805e9e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | KBT1661163010 | В сборе стартер | 1 |
| 020 | KBT1666163080 | В сборе вилка | 1 |
| 030 | KBT1119763070 | В сборе арматуре | 1 |
| 040 | KBT1146063500 | Подшипник | 1 |
| 050 | KBT1146063530 | Подшипник | 1 |
| 060 | KBT1661163040 | Муфта, над руннинг | 1 |
| 070 | KBT1661163030 | Рама, привод концевой | 1 |
| 080 | KBT1661163020 | В сборе выключатель, магнетик | 1 |
| 090 | KBT1734163200 | Рама, концевой | 1 |
| 100 | KBT1119763380 | В сборе держатель, щётка | 1 |
| 110 | KBT1540163390 | Пружина, щётка | 4 |
| 120 | KBT1146063270 | Шестерня | 1 |
| 130 | KBT1146063110 | Фиксатор | 1 |
| 140 | KBT1921263100 | Ролик | 5 |
| 150 | KBT1146063120 | Пружина | 1 |
| 160 | KBT1921297130 | Шарик | 1 |
| 170 | KBT1146093310 | Болт | 2 |
| 180 | KBT1551196660 | Уплотнительное кольцо | 2 |
| 190 | KBT1119763320 | Болт | 2 |
| 200 | KBT1551163760 | В сборе болт | 2 |
| 210 | KBT1661163450 | Крышка | 1 |
| 220 | KBT1661192020 | Гайка, хексагон | 1 |
| 230 | KBT1661163660 | Корд, остановка электромагнитный | 1 |
| 240 | KBT1628592010 | Гайка, хексагон | 1 |
| 250 | KBT1628563570 | Трубка, дренажный | 1 |
| 260 | KBT1661263100 | Лента, крышка | 1 |
| 270 | KBT1628598050 | В сборе крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
