Экран трубопроводы — HITACHI VR308

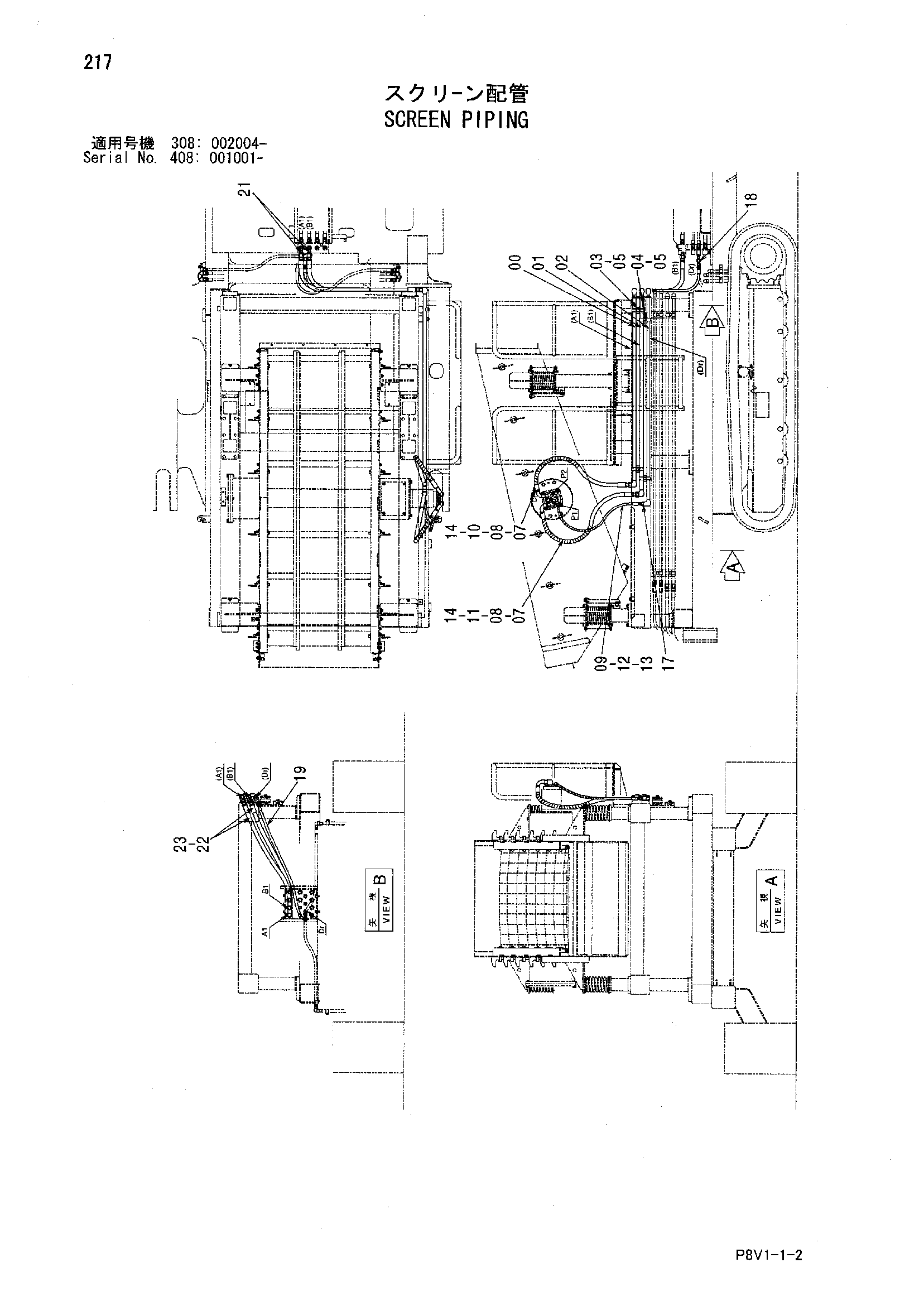

Заводская схема «Экран трубопроводы» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109505 | Трубка | 1 |
| 01 | 8109506 | Трубка | 1 |
| 02 | 8109504 | Трубка | 1 |
| 03 | 4053596 | Хомут трубки | 2 |
| 04 | 4141806 | Хомут трубки | 2 |
| 05 | J271265 | Болт с шайбой | 4 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | A853366 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4608949 | Шланг | 1 |
| 11 | 4250448 | Шланг | 1 |
| 12 | 4313341 | Шланг | 1 |
| 13 | 4327293 | Защитный кожух | 1 |
| 14 | 4327294 | Защитный кожух | 2 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4218441 | Шланг | 1 |
| 21 | A853146 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 4 |
| 23 | 4670685 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
