Топливный бак — HITACHI VR308

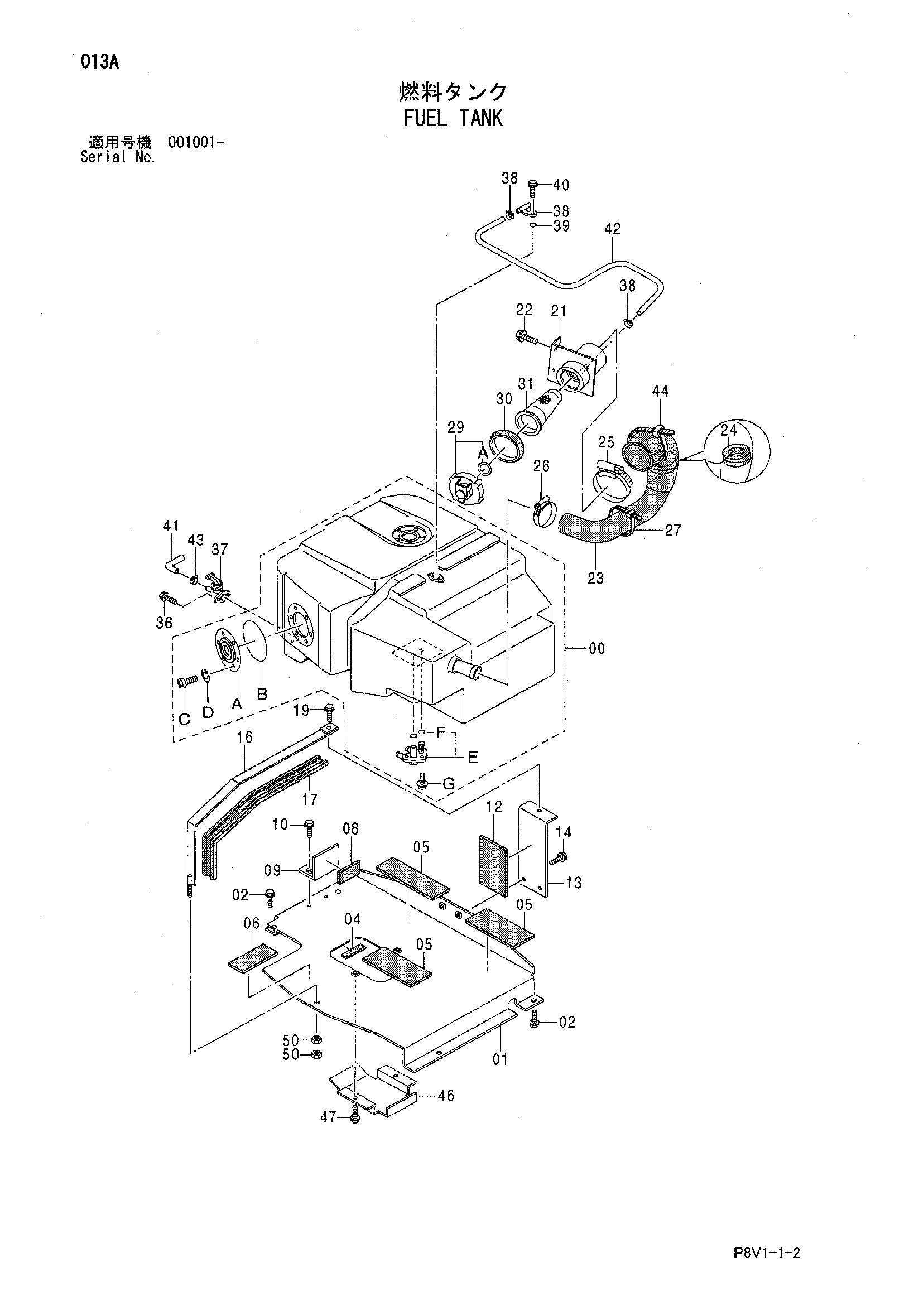

Заводская схема «Топливный бак» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401984 | Топливный бак | 1 |
| 00A | 4423722 | Крышка | 1 |
| 00B | A810080 | Уплотнительное кольцо | 1 |
| 00C | J691612 | Винт | 6 |
| 00D | A590906 | Пружинная шайба | 6 |
| 00E | 4608250 | Сетчатый фильтр | 1 |
| 00F | 954495 | Уплотнительное кольцо | 2 |
| 00G | J680516 | Винт с шайбой | 3 |
| 01 | 7049258 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4392474 | Амортизатор | 1 |
| 05 | 4404057 | Резиновая прокладка | 3 |
| 06 | 4446779 | Резиновая прокладка | 1 |
| 08 | 4392516 | Резиновая прокладка | 1 |
| 09 | 4408189 | Кронштейн | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4402294 | Резиновая прокладка | 1 |
| 13 | 9759201 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 9750459 | Ремень | 1 |
| 17 | 4429226 | Резиновая прокладка | 1 |
| 19 | J260820 | Болт с шайбой | 1 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 8074816 | Заливная горловина | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 3105047 | Топливный шланг | 1 |
| 24 | 4455086 | Резиновая втулка | 1 |
| 25 | 4503469 | Хомут шланга | 1 |
| 26 | 4505385 | Хомут шланга | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 29 | 4363380 | Колпачок | 1 |
| 29A | 4460931 | Манжета | 1 |
| 30 | 4392120 | Защитный чехол | 1 |
| 31 | 4279093 | Фильтр | 1 |
| 37 | 4358947 | Кран | 1 |
| 38 | 9750349 | Трубка | 1 |
| 39 | 985100 | Уплотнительное кольцо | 1 |
| 40 | J260614 | Болт с шайбой | 4 |
| 40A | J900614 | Болт | 1 |
| 40B | A590106 | Плоская шайба | 1 |
| 41 | 4402287 | Топливный шланг | 1 |
| 42 | 4406061 | Топливный шланг | 1 |
| 43 | 4351486 | Хомут шланга | 3 |
| 44 | 4121859 | Ленточный зажим | 1 |
| 46 | 4401755 | Крышка | 1 |
| 47 | J260820 | Болт с шайбой | 2 |
| 47A | J900820 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 50 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
