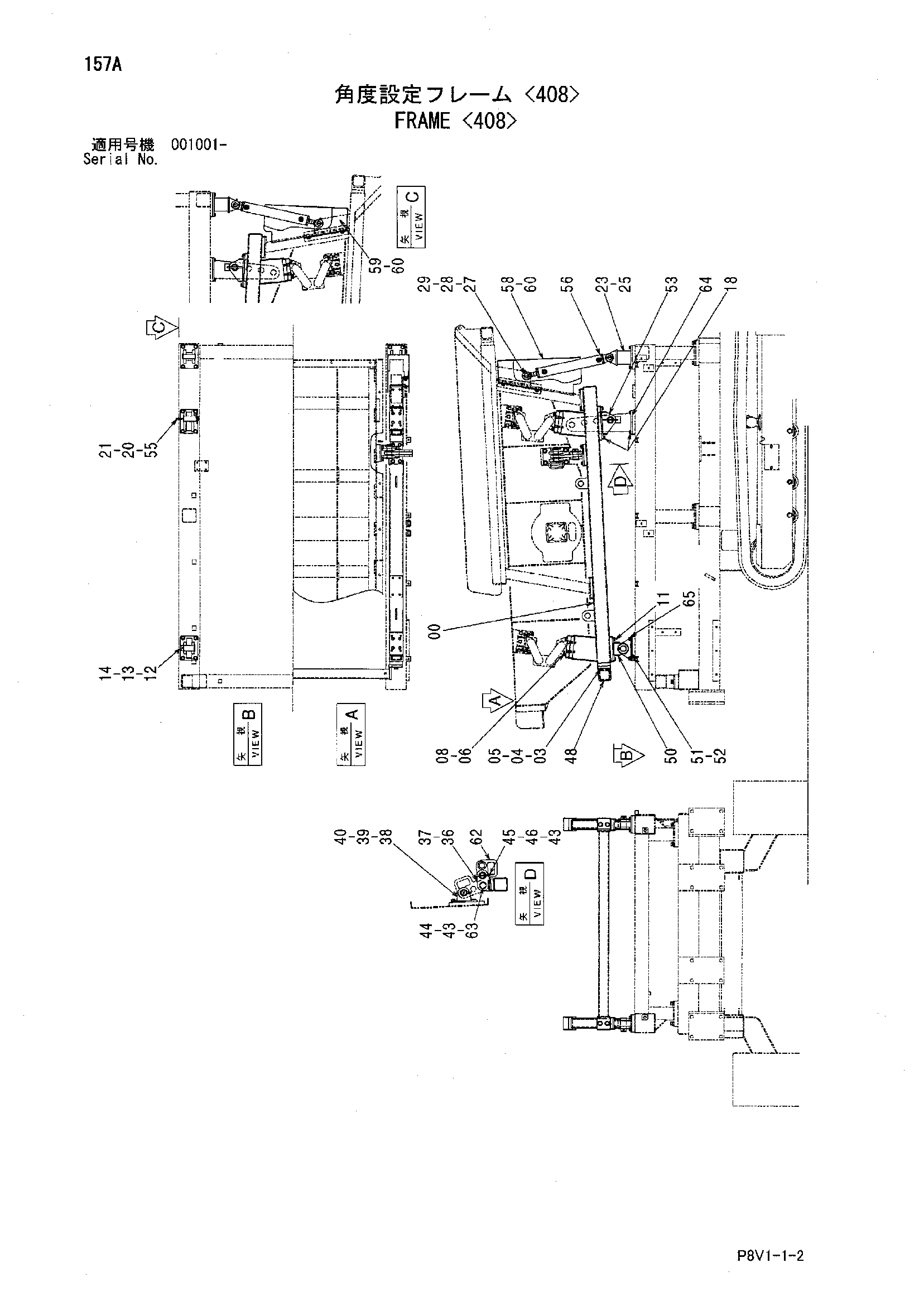

Рама <408> — HITACHI VR308

Заводская схема «Рама <408>» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024736	Рама боковой	2
03	J901645	Болт	4
04	A590116	Плоская шайба	4
05	A590916	Пружинная шайба	4
06	4656423	Сиденье	4
08	M341230	Болт с внутренним шестигранником	16
11	J271230	Болт с шайбой	8
11A	J901230	Болт	1
11B	J222012	Шайба	1
12	4656424	Палец	2
13	A590139	Плоская шайба	2
14	A768080	Шплинт	2
18	J271230	Болт с шайбой	16
18A	J901230	Болт	1
18B	J222012	Шайба	1
20	A590139	Плоская шайба	2
21	9700006	Палец кольцо	2
23	9768040	Кронштейн	2
25	J271230	Болт с шайбой	8
25A	J901230	Болт	1
25B	J222012	Шайба	1
27	4623684	Палец	4
28	A590130	Плоская шайба	4
29	A765063	Шплинт	4
36	9767365	Кронштейн	2
37	J271230	Болт с шайбой	8
37A	J901230	Болт	1
37B	J222012	Шайба	1
38	9767366	Кронштейн	2
39	J901635	Болт	8
40	J222016	Шайба	8
43	A590139	Плоская шайба	4
44	A768080	Шплинт	2
45	9766303	Палец	2
46	9700006	Палец кольцо	2
48	8108183	Штанга	1
50	9767372	Кронштейн	2
51	9767329	Кронштейн	2
52	4671426	Регулировочная шайба	2
53	8108188	Кронштейн	2
55	9766303	Палец	2
56	4623345	Гидроцилиндр	2
58	8108310	Крышка	1
59	8108311	Крышка	1
60	J271230	Болт с шайбой	4
60A	J901230	Болт	1
60B	J222012	Шайба	1
62	9768053	Замок	2
63	4385922	Палец	2
64	8109710	Кронштейн	2
65	J271235	Болт с шайбой	8
65A	J901235	Болт	1
65B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
