Экран трубопроводы <308> — HITACHI VR308

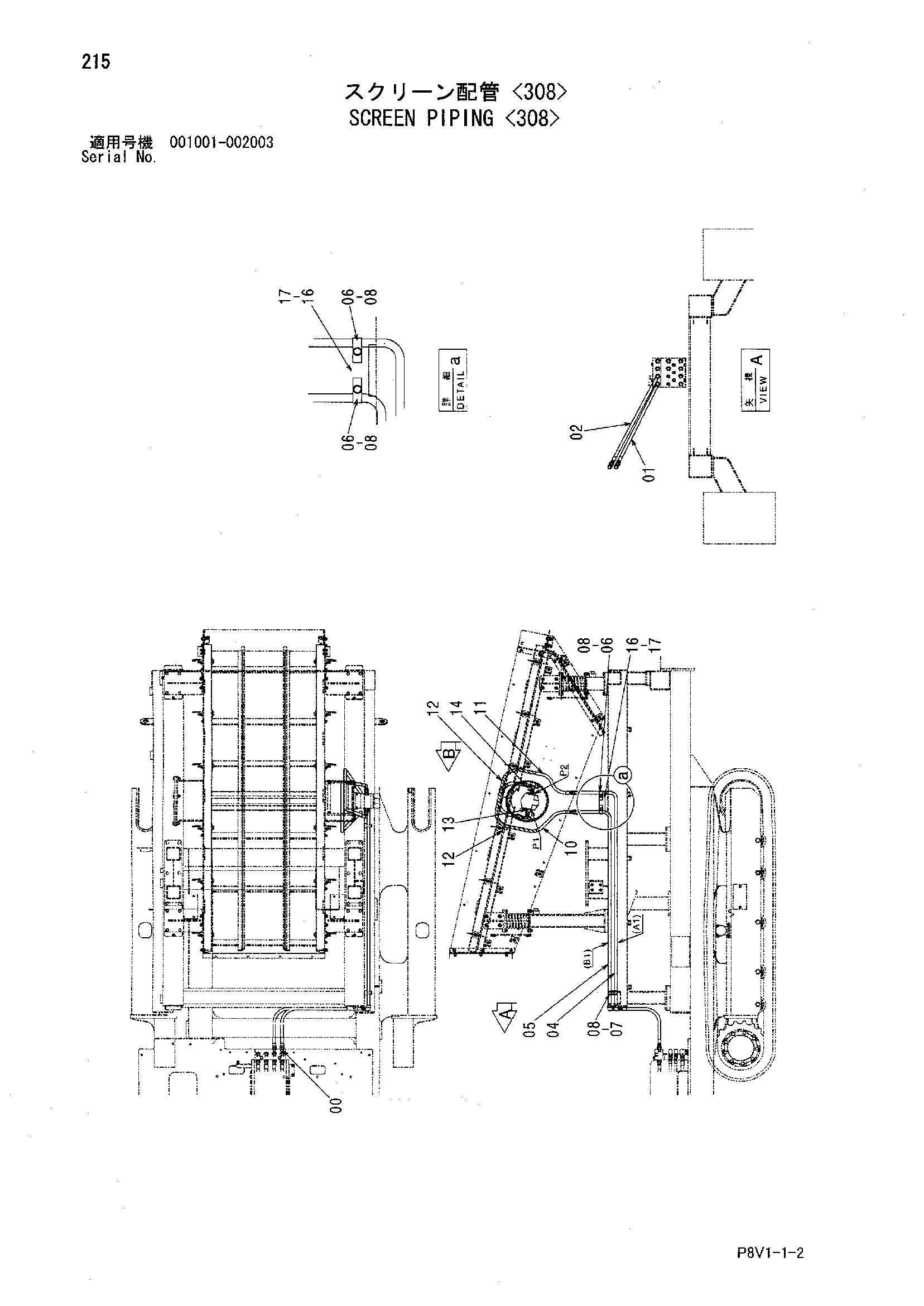

Заводская схема «Экран трубопроводы <308>» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4305263 | Шланг | 1 |
| 02 | 4305264 | Шланг | 1 |
| 04 | 8097778 | Трубка | 1 |
| 05 | 8097779 | Трубка | 1 |
| 06 | 4053594 | Хомут трубки | 2 |
| 07 | 4053593 | Хомут трубки | 1 |
| 08 | J271045 | Болт с шайбой | 3 |
| 08A | J901045 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4355171 | Шланг | 1 |
| 11 | 4355172 | Шланг | 1 |
| 12 | 4327294 | Защитный кожух | 2 |
| 13 | 4154669 | Адаптер | 1 |
| 13A | U12547U | Уплотнительное кольцо | 1 |
| 14 | 4600183 | Адаптер | 1 |
| 14A | 4506430 | Уплотнительное кольцо | 1 |
| 16 | 9765100 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
