Крышка (5) — HITACHI VR308

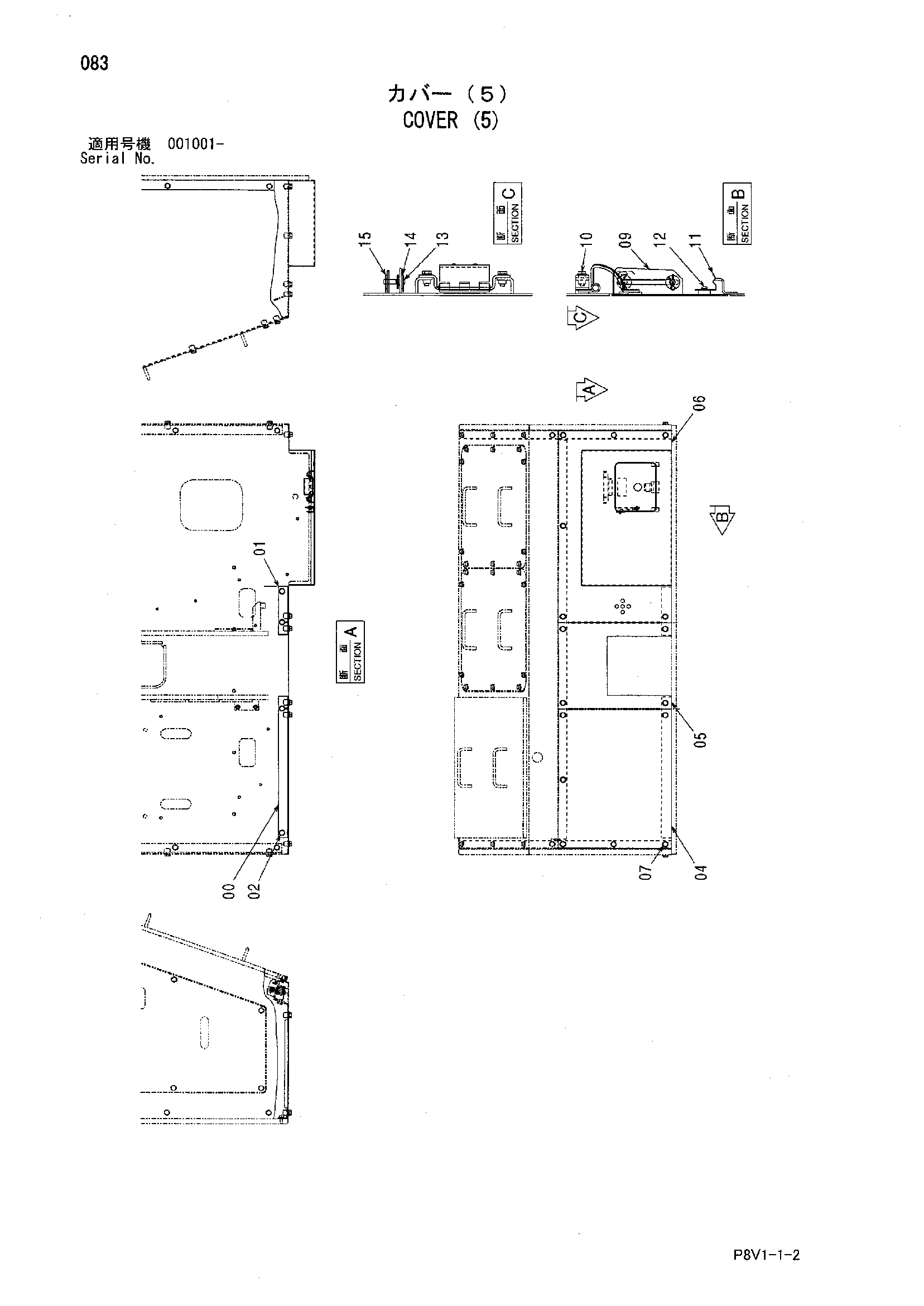

Заводская схема «Крышка (5)» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764499 | Кронштейн | 1 |
| 01 | 9764500 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 3105044 | Крышка | 1 |
| 05 | 3105045 | Крышка | 1 |
| 06 | 7048601 | Крышка | 1 |
| 07 | J271025 | Болт с шайбой | 16 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8100359 | Крышка | 1 |
| 10 | J260616 | Болт с шайбой | 2 |
| 10A | J900616 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4405877 | Пружина | 1 |
| 12 | J680408 | Винт с шайбой | 2 |
| 13 | 9743982 | Стойка | 1 |
| 14 | 4345258 | Шайба | 1 |
| 15 | 4022696 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
