Масляный радиатор трубопроводы (1) — HITACHI VR308

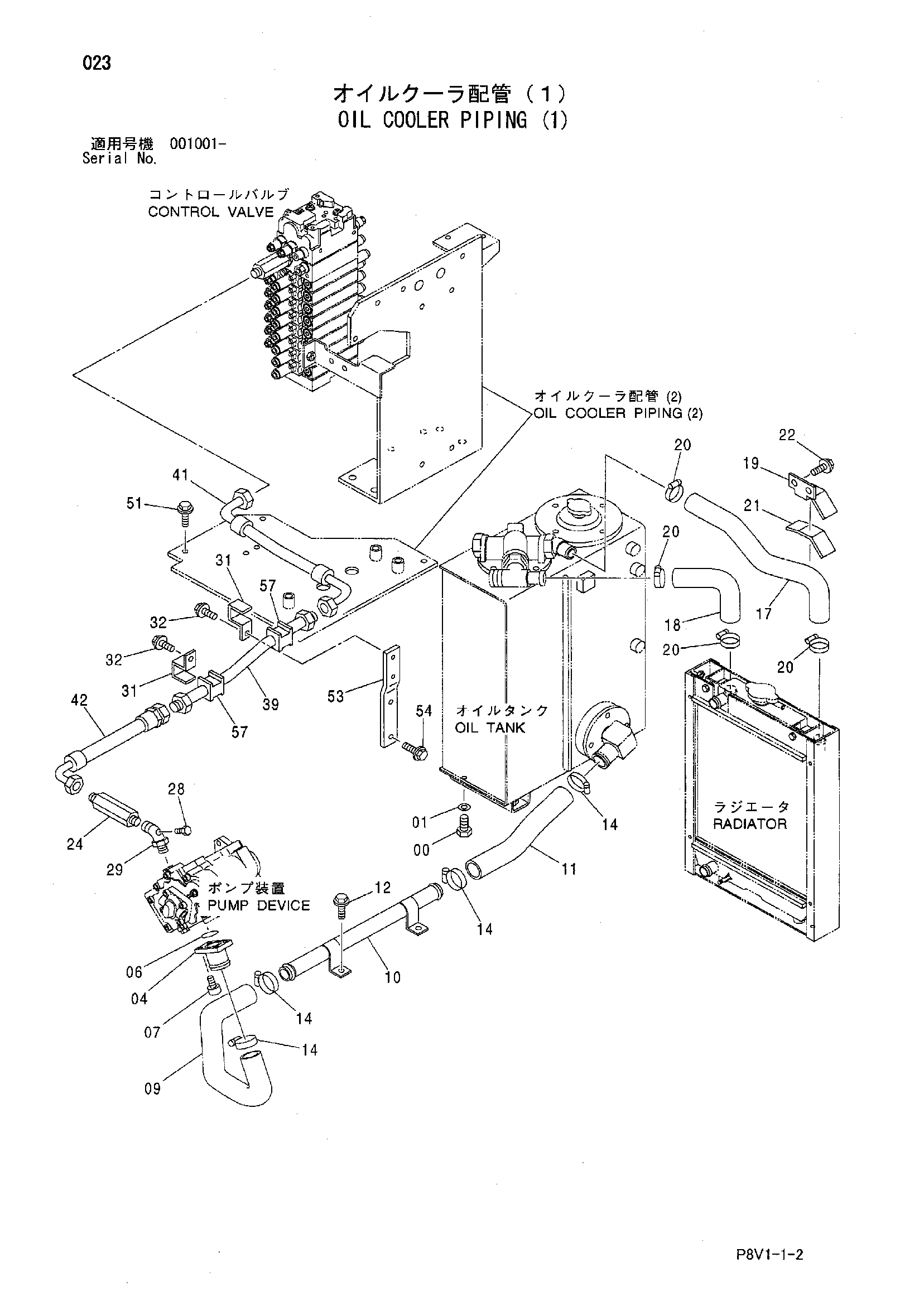

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901240 | Болт | 4 |
| 01 | J222012 | Шайба | 4 |
| 04 | 9750291 | Всасывающая трубка | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | J781025 | Болт с внутренним шестигранником | 4 |
| 09 | 3087648 | Резиновый шланг | 1 |
| 10 | 8072365 | Всасывающая трубка | 1 |
| 11 | 4402212 | Резиновый шланг | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4505385 | Хомут шланга | 4 |
| 17 | 3088803 | Резиновый шланг | 1 |
| 18 | 3088802 | Резиновый шланг | 1 |
| 19 | 4446740 | Кронштейн | 1 |
| 20 | 4505243 | Хомут шланга | 4 |
| 21 | 4446779 | Резиновая прокладка | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | 4453892 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 94-2021 | Пробка | 1 |
| 29 | 4453891 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4434736 | Хомут | 2 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 39 | 8090289 | Трубка | 1 |
| 41 | 4475566 | Шланг | 1 |
| 42 | 4453895 | Шланг | 1 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4453889 | Кронштейн | 1 |
| 54 | J271030 | Болт с шайбой | 2 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 57 | 4455917 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
