Опора — HITACHI VR308

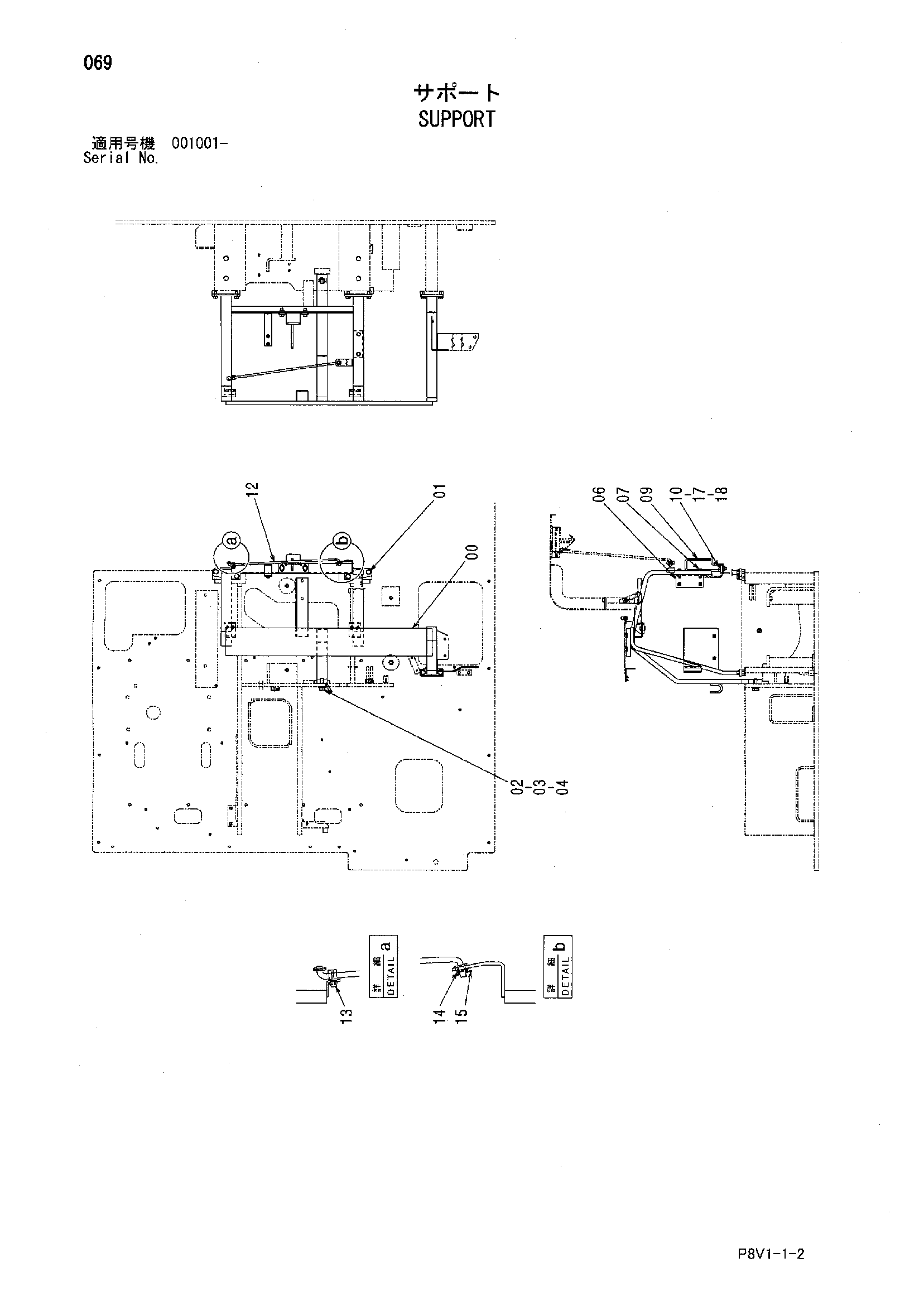

Заводская схема «Опора» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023836 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J901445 | Болт | 1 |
| 03 | A590914 | Пружинная шайба | 1 |
| 04 | A590114 | Плоская шайба | 1 |
| 06 | 9760452 | Кронштейн | 1 |
| 07 | J260835 | Болт с шайбой | 2 |
| 07A | J900835 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 9759211 | Защёлка | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8079723 | Стойка | 1 |
| 13 | 4399244 | Держатель | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | 4022697 | Стопорный палец | 1 |
| 17 | J222010 | Шайба | 2 |
| 18 | A950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
