Гате <408> — HITACHI VR308

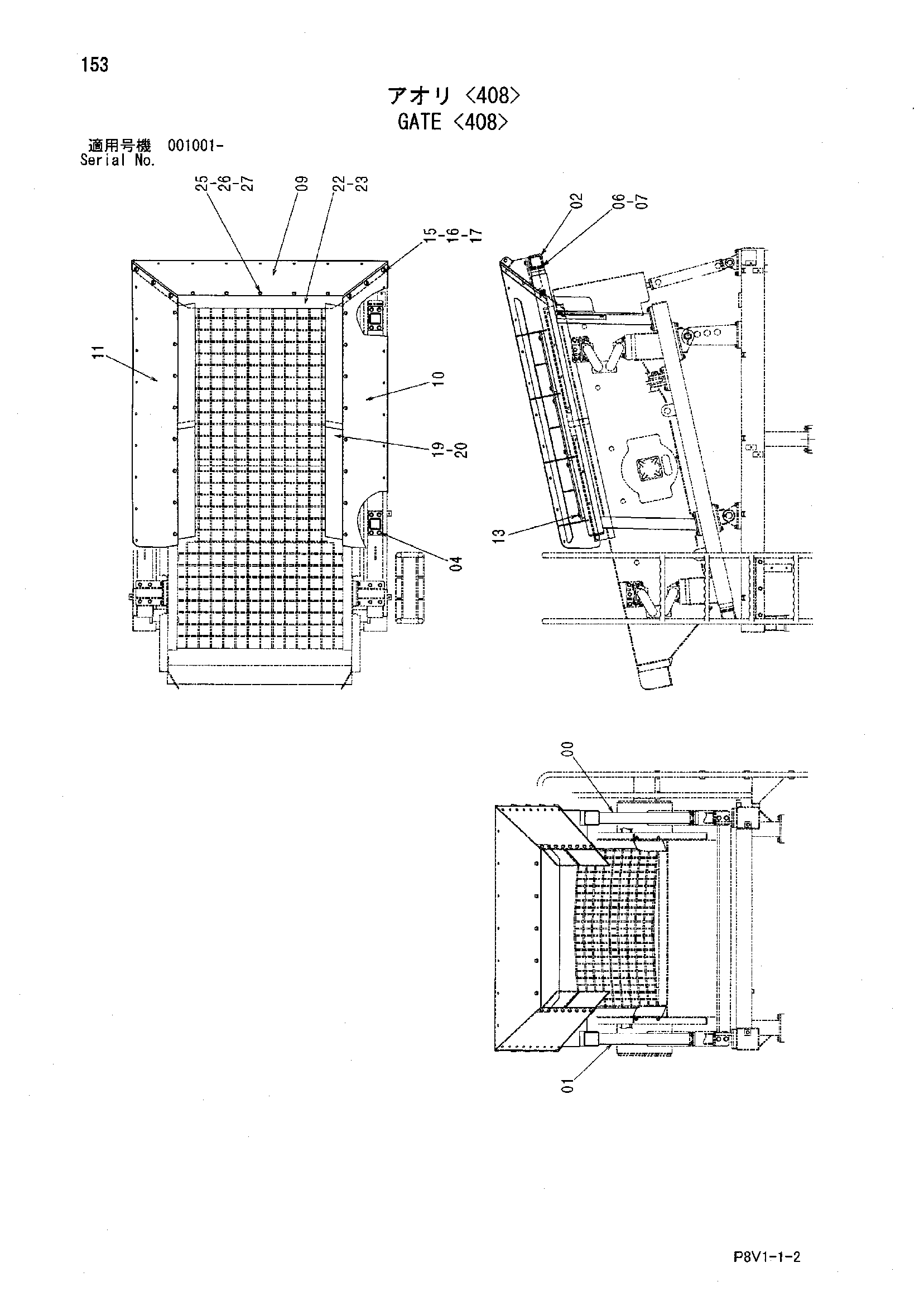

Заводская схема «Гате <408>» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052637 | Рама боковой(правый) | 1 |
| 01 | 7052638 | Рама боковой(левый) | 1 |
| 02 | 8109050 | Штанга | 1 |
| 04 | J271230 | Болт с шайбой | 16 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | J901650 | Болт | 4 |
| 07 | J222016 | Шайба | 4 |
| 09 | 7052636 | Удлинитель | 1 |
| 10 | 7052634 | Удлинитель | 1 |
| 11 | 7052635 | Удлинитель | 1 |
| 13 | J281230 | Болт с шайбой | 16 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 15 | J281230 | Болт с шайбой | 6 |
| 15A | J901230 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 449490 | Плоская шайба | 6 |
| 17 | J950012 | Гайка | 6 |
| 19 | 4669398 | Резиновая прокладка | 4 |
| 20 | 4666358 | Штанга плоский | 4 |
| 22 | 4666367 | Резиновая прокладка | 1 |
| 23 | 4666364 | Штанга плоский | 1 |
| 25 | J271035 | Болт с шайбой | 21 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J222010 | Шайба | 21 |
| 27 | J950010 | Гайка | 21 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
