Электрооборудование (верхняя платформа)(1) — HITACHI VR308

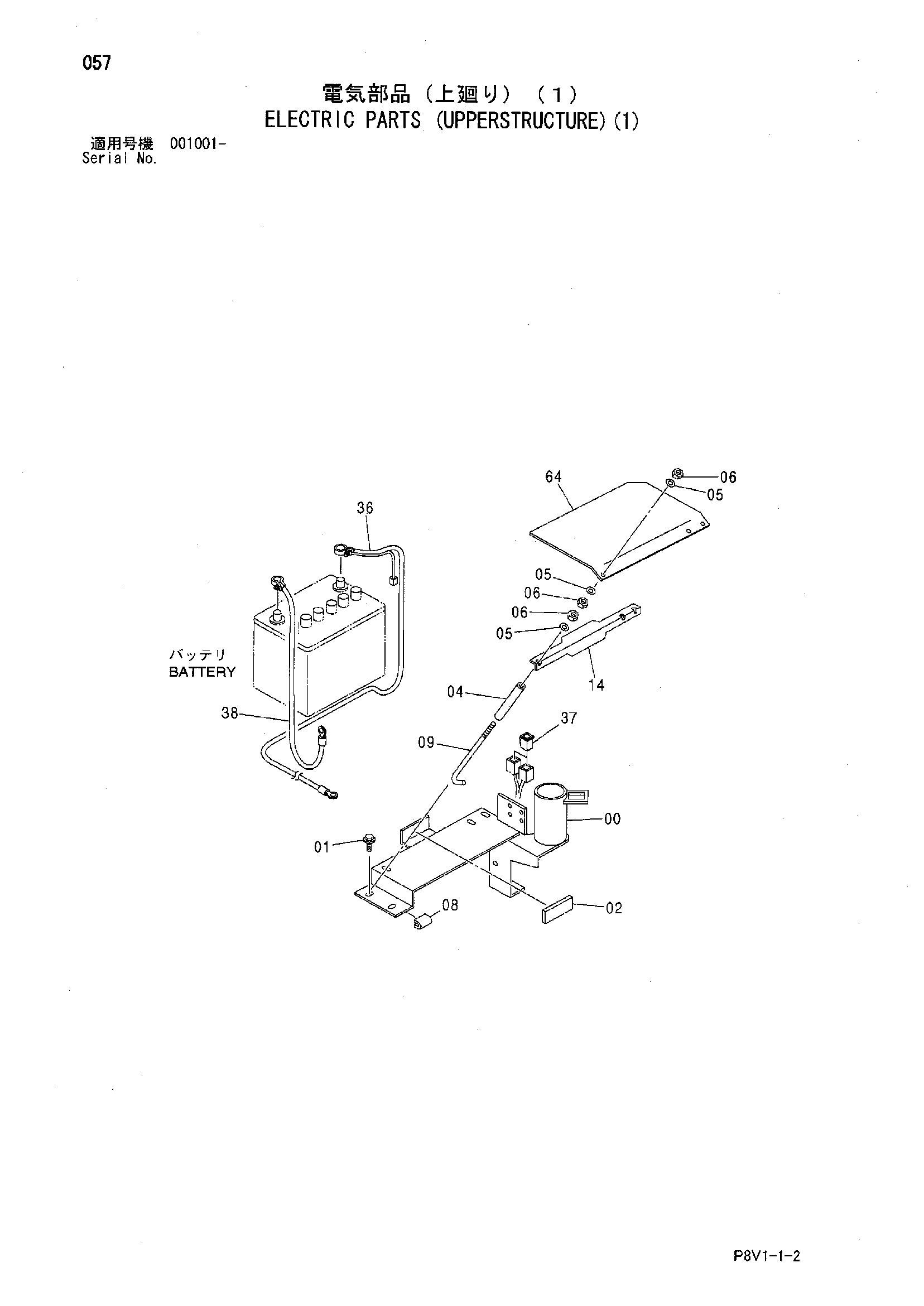

Заводская схема «Электрооборудование (верхняя платформа)(1)» для HITACHI VR308. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038132 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 3 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4392516 | Резиновая прокладка | 1 |
| 04 | 4289704 | Трубка | 2 |
| 05 | A590106 | Плоская шайба | 6 |
| 06 | M500605 | Гайка | 6 |
| 08 | 4303603 | Амортизатор | 1 |
| 09 | 4623695 | Болт | 2 |
| 14 | 4279716 | Кронштейн | 1 |
| 36 | 4406523 | Трос [аккумулятор(+)] | 1 |
| 37 | 4331898 | Фусибле-линк (45A) | 2 |
| 38 | 4409658 | Трос [аккумулятор(-)] | 1 |
| 64 | 4435066 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
