Гате <308> — HITACHI VR308-2

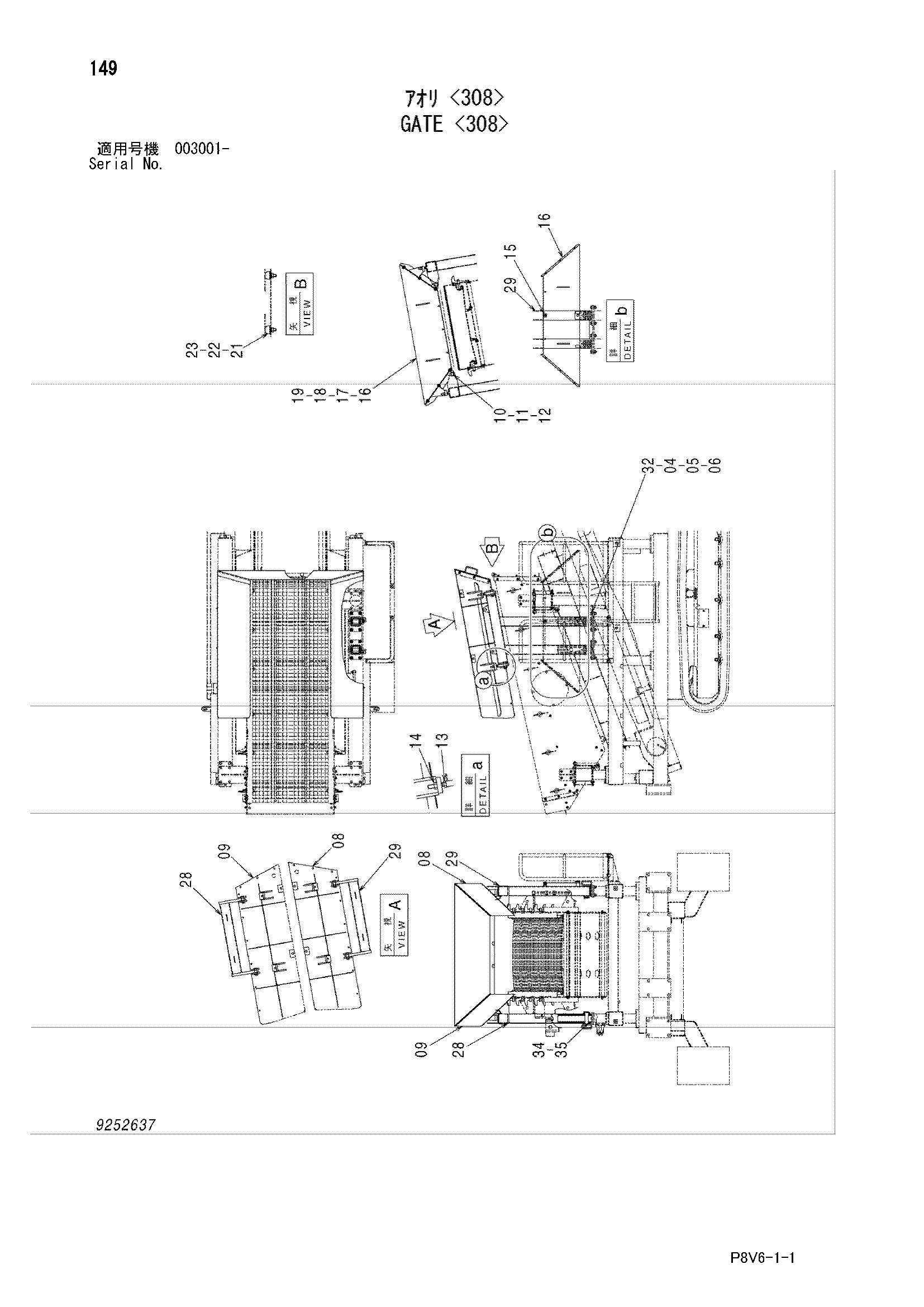

Заводская схема «Гате <308>» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J901650 | Болт | 16 |
| 05 | A590116 | Плоская шайба | 32 |
| 06 | J950016 | Гайка | 16 |
| 08 | 7048806 | Удлинитель | 1 |
| 09 | 7048807 | Удлинитель | 1 |
| 10 | 4639548 | Палец | 4 |
| 11 | A590127 | Плоская шайба | 4 |
| 12 | A765040 | Шплинт | 4 |
| 13 | M261671 | Болт | 4 |
| 14 | J950016 | Гайка | 4 |
| 15 | J281025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 8101324 | Удлинитель | 1 |
| 17 | J271225 | Болт с шайбой | 6 |
| 17A | J901225 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J950012 | Гайка | 6 |
| 19 | A590112 | Плоская шайба | 6 |
| 21 | 4294508 | Ограничитель | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 23 | J950010 | Гайка | 2 |
| 28 | 7049496 | Стойка (1) | 1 |
| 29 | 7049497 | Стойка (2) | 1 |
| 32 | 9765604 | Кронштейн | 4 |
| 34 | 9765605 | Палец | 4 |
| 35 | 4001834 | Палец кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
